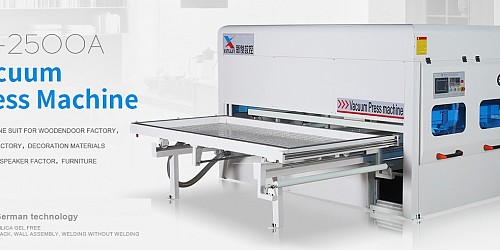

Вакуумно-мембранный пресс XJ-2500A

Цена по запросу тг.
Количество:
Под заказ:
Гарантия:
Видео обзор

Технические характеристики

Размер рабочего стола: 2500*1250 мм
Мощность двигателя: 2,2 кВт
Электрическая мощность: 27 кВт
Размер машины: 4500*3200*2000 мм
Вес: 2000 кг

1-2 Технические характеристики

Размер стола: 2500 мм x 1250 мм

Мощность двигателя: 2,2 кВт

Электрическая мощность: 27 кВт

Размеры машины: 4500X3200X2000 мм

Вес: 2000 кг

1-3 Установка оборудования

При установке оборудования обратите внимание, чтобы отрегулировать высоту ножек, чтобы поддерживать уровень оборудования. На месте установки следует обратить внимание на необходимое пространство для обслуживания и ремонта оборудования. (См. Компоновку оборудования)

1-4 Смазка оборудования

    1: Каждый вкладыш для инжекции подшипника должен вводить смазку (нитромасляная смазка) каждые 15 рабочих дней.

    2: Добавьте смазку (нитромасляную смазку) каждые 15 рабочих дней для цепи привода и звездочек каждого отдела.

    3: Пневматические трехкомпонентные детали заполняются маслом (маслом GB / T314-1994) каждые 20 рабочих дней.





2. Инструкции по эксплуатации

2-1 Подготовка к работе

    1: Закройте главный выключатель питания и откройте воздушный клапан.

    2: Проверьте, являются ли стол и прибор нормальным, а печь в хорошем состоянии.

2-2 Ручное управление

    Нажмите ручную тестовую панель основного экрана сенсорного экрана, чтобы проверить, правильно ли контролируются все электромагнитные клапаны.

2-3 автоматическая работа 1: Сначала введите температурный экран, чтобы выполнить максимальный предел температуры, чтобы предотвратить плавление ПВХ при слишком высокой температуре. 2: Войдите в экран настройки времени, чтобы установить время нагрева, время малой вакуума, большое время вакуума и время охлаждения соответственно. 3: Войдите в экран управления работой и включите вакуумный насос. 4: Наконец, левая и правая столешницы и левая и правая столешницы могут автоматически открываться на экране, а также управлять кнопками и сенсорными экранами. 2-4 инструкции Индикатор мигает на экране, чтобы указать, что работа выполняется. 3 инструкции экрана сенсорного экрана Все операции используются по указанию экрана. 3-1 Введение 1: Нажмите китайский или английский, чтобы перейти на главный экран управления системой. Если при нажатии кнопки нет ответа, выключите переключатель аварийного останова, а затем выключите главный выключатель питания. Подождите 1 минуту. Перезапустите питание. Включите аварийный выключатель.

Описание товара

Во время работы оборудования не оставляйте какие-либо части вашего тела, такие как руки или пальцы, в области движения машины и в области высокого напряжения машины, чтобы избежать травм. Машину следует эксплуатировать кем-то. Перед тем, как машина будет работать, убедитесь, что нет предметов (например, инструментов и т. Д.), Которые не связаны с продуктом в машине, и что продукт или сырье размещаются там, где они не должны размещаться. Закройте все дверные ручки, когда машина работает.



Второе: меры предосторожности! ! !

1. Перед запуском машины проверьте правильность работы машины.

2. Перед запуском убедитесь, что переключатель соленоида каждого пневматического компонента является нормальным.

3. Коснитесь осторожно и не касайтесь жестко.

4. Если есть шум или неправильная работа, немедленно нажмите кнопку аварийного останова, чтобы уменьшить потерю. Находите соответствующий технический персонал своевременно.







1. Описание оборудования 1-1 Использование устройства Эта машина использует таблицу столешницы формата сетки, путем нагрева и размягчения материала органического пластика, такого как ПВХ, с использованием уплотнительной формы для устранения атмосферного давления для образования вакуума. Высокотемпературный адсорбент и вакуумный адсорбирующий ПВХ на поверхности заготовки. Эта машина широко используется клиентами для ее простой эксплуатации и высокой эффективности. Она широко используется в мебели, деревянных дверях, шкафах, диванах, аудио, декоративных материалах и других отраслях промышленности.

минуту. Перезапустите питание. Включите аварийный выключатель.

捕获1

2: Палец отбирает нижнюю линию сенсорного экрана для управления белой кнопкой.捕获2



3: Прикоснитесь к вакуумному насосу на сенсорном экране, чтобы начать его. В это время вы увидите красный индикатор справа, а затем нажмите, чтобы вернуться на главный экран.捕获5

4: Выберите температуру нагрева на главном экране и войдите в экран управления температурой. Здесь устанавливается максимальная температура обрабатываемого материала, то есть нагрев автоматически отключается, когда машина достигает заданной максимальной температуры во время автоматического режима работы. Затем нажмите, чтобы вернуться.

 ПВХ обычно устанавливается на максимальную температуру 120 градусов.

 Шпон обычно устанавливается на максимальную температуру 180 градусов.

 Теплопередающая пленка обычно устанавливается на максимальную температуру 80 градусов.

 Температура кожаного мешка установлена на 0 ° C для полиэтиленовых пакетов и 150 ° C для пластиковых пакетов.温度表

5: Выберите параметры на главном экране. Существует два режима управления: режим времени и температурный режим. Регулирование температуры подходит для производства квалифицированных дверей из кухонного шкафа из ПВХ или ламинирования сложных деталей. Удобный и эффективный режим выбора режима теплопередачи, шпона, кожи и других технологий.捕获3

捕获4



 Время нагрева и температура адсорбции устанавливаются относительно материала покрытия и текущей температуры. 1, из ПВХ материала и переноса материала меньше, чем 0.20㎜ набор до 40 градусов ниже текущая температура составляет менее 45 до 55 секунд (больше, чем 0.20㎜ и текущая температура составляет менее 40 градусов или менее набор на 55 секунд до 1 минуты 20 секунд), (установлено на 35 секунд до 45 секунд и больше, чем 0.20㎜ текущая температура превышает 40 градусов или больше) перед непрерывной работы при отключении питания время текущей температуры поднимается выше 40 градусов установлено значение 20 до 35 секунд. Настройка температуры нагрева в основном основана на текущей настройке температуры. Разность температур составляет менее 0,20 мм. Материал устанавливается на 7 градусов разности температур, более 0,20 мм. Материал устанавливается на 10 градусов. Здесь установите ключ на степень размягчения пленки и адгезию поверхности заготовки к клею. Кожаные мягкие пакеты не должны нагреваться универсальным клеем. Все значения могут быть установлены на 0. Кожаный мешок установлен с пластиковым клеем на водной основе. Когда текущая температура составляет менее 40 градусов перед запуском, устанавливаются 1 минута 20 секунд до 1 минуты 50 секунд. Когда текущая температура превышает 40 градусов, устанавливается 45 секунд до 1 минуты.

 небольшие установки основного внимания в вакууме с покрытием из ПВХ, термической или высокой плотности покрытия из двух материалов, когда толщина заготовки устанавливается в рабочей платформе производства, с тем чтобы предотвратить пленку, когда пленка нагревается и размягчается насосное прочность на разрыв, когда вытащил образуя вакуум времени. Обычно устанавливается от 5 секунд до 15 секунд.

 Большое время вакуума установлено для улучшения поверхностного формования материала. Обычно оно устанавливается на 35 секунд до 50 секунд. Чем выше сложность, тем больше времени. Удостоверьтесь, что поверхность материала не нагревается, не сгорает или не разрушается.

 Установка времени охлаждения в основном состоит в том, что в процессе вакуумного формования материал ПВХ сохраняет температуру под фиксированной формой, чтобы предотвратить прилипание и отскок клея. Как правило, состояние охлаждения устанавливается в пределах от 40 секунд до 1 минуты.

 Установка времени сброса давления в основном оснащена силиконовой моделью, и основная функция заключается в предотвращении прилипания силикона к заготовке и невозможности выхода из таблицы после заготовки. Установите значение от 15 секунд до 25 секунд.



   6: После установки параметров можно управлять в рабочем экране и нажав левую и правую таблицу автоматического запуска остановки, перед установкой детали до, время распыления работы ждет около 15 минут, с поверхностью белого смещения см.



   7: Экран ручной проверки в основном используется для обслуживания и обслуживания.捕获6

   8:报警画面当机械有故障时可查阅故障信息与解决方法。

捕获7

4: Описание параметров механических предельных параметров

    1: Давление вакуума устанавливается на максимальный предел 0,08 КП, а пусковое давление отрицательное до 0,06 КП.

    2: Давление воздуха установлено на 0,7KP.



5: Электрическая система

       5-1 Электрическая схема управления

       5-2 Ремонт и обслуживание

    1: Рабочую поверхность следует держать чистой для предотвращения попадания пыли, древесной щепы и т. Д. На рабочую поверхность. Регулярно очищайте воздушный фильтр, чтобы предотвратить засорение и не влиять на качество продукта

    2: Вакуумное масло следует заменять через 100 часов после первого использования. После этого масло для вакуумного насоса следует проверять еженедельно. Уровень масла следует немедленно пополнять, если он меньше 1/3 курсора. Этот вакуумный насос использует масло вакуумного насоса 1 #.

    3: Все экраны не должны удаляться во время работы во избежание несчастных случаев.

    4: Производственный процесс должен уделять пристальное внимание условиям эксплуатации оборудования, своевременно находить проблемы и принадлежать к вине электрических приборов, которыми должны заниматься профессионалы.

    5: Изготовление маленьких гонг, товарный свет, охлаждение мембраны разрыва, первая загрузка после вентиляции, плата стартера насоса, а затем перемещение. Оборудование должно поддерживаться часто и скорость доставки.















6:附件

   6-1合格证书

产品名称

产品型号

证书名称

备注

真空吸塑机

XJ-2500A

CE



   6-2保修卡

产品名称

生产日期

出厂日期

备注









用户使用全名

交付日期

使用日期

负责人签名















6-3  装箱单

序号

名称

规格

备注

1

工具

一套



2

主机

一台



3

工作台

两件



4

工作台面导脚

两件



5

PVC支架

两件



6

真空系统

一台



7

发热管

两条

易损件

8

门板拉手

四个



9

长气缸座1750mm

四件



10

不锈钢座25

四件



11

长气缸上座

两件



12

下封板 短

两件



13

下封板 长

两件



14

不锈钢管

四根



15

三联件

一个



16

密封胶

一个

易损件

17

说明书

一份





Инструкции по производственным цехам



I. Название сообщения: Блистер



Во-вторых, необходимые возможности и требования к должности: должны иметь среднюю школу или выше, в возрасте от 20 до 35 лет, с предпочтительными женатыми людьми.

Физическое здоровье может быть трудолюбивым, адаптироваться к сверхурочным работам, тщательно работать и работать в команде.

В-третьих, содержание и процедуры работы:

1. Формованный пластик разделяется на набор, обрезку и очистку трех процессов. Основы обработки формованных панелей дверей - это устранение феномена дегумирования, поэтому мы должны сделать три предупреждения: 1. Предотвратить взрывы, 2. Предотвратить вытягивание и 3. Не допускать перемещения и прокладки подушек. На вышеупомянутых трех основаниях средства гигиены оборудования и средства гигиены окружающей среды также должны быть надлежащим образом отрегулированы, чтобы предотвратить явление дисконта.



2. Требования к работе перед запуском

Одевание и требования к персоналу: манжета должна быть закреплена или надета. Обувь - спортивная обувь или освобождающая обувь (нескользящая обувь). Наденьте правильное разрешение на работу и наденьте маску.Bitmap-4.jpgBitmap-3.jpgBitmap-2.jpg

      佩带工作证              脚穿防滑鞋              袖口紧扣

3. Доски

1) Первое, что нужно искать, это цвет заказа и требования в области обработки и дополнительные примечания в колонке примечаний. Подтвердите линии, цвета и особые требования к ПВХ, и, наконец, убедитесь, что количество блоков заказов правильное.

 Обратите внимание, что не соблюдение заказа, безусловно, вызовет ошибки      линий и цвета, особенно плинтус.

2) Принцип строчной плиты, первых рядов длинных кусков заготовки, больших кусков, аномальных частей (таких как верхняя линия и т. П.) Заднего ряда коротких кусков, порядка мелких кусков заготовки. Для линий с требованиями ПВХ на линиях одна сторона должна быть рядом. Панель дверцы шкафа размещена в ряд, а панель двери с высоким шкафом выровнена, насколько это возможно, для уменьшения сопротивления циркуляции воздуха.

2) Обратите внимание на то, что порядок досок не будет правильным, приведет к удалению ПВХ и потере материалов при подключении плат.

3) Расстояние и потребность заготовки: Расстояние между общей обрабатываемой заготовкой и заготовкой составляет от 4 см до 5 см, обычно от одной ладони. Расстояние между обрабатывающей деталью с высоким глянцем и заготовкой составляет от 7 см до 9 см. Кроме того, климат и толщина заготовки должны быть слегка скорректированы. Когда климат ниже 8 ° C, расстояние немного увеличивается примерно на 1 см. Когда толщина заготовки превышает 25 мм, расстояние должно быть соответствующим образом отрегулировано. Как правило, толщина заготовки умножается на 2 в качестве основы для регулировки.

3) Обратите внимание, что расстояние является основной причиной растрескивания и вытягивания. Высокая эффективность плиты может не только ускорить скорость потока, но и улучшить качество и увеличить коэффициент использования. Кроме того, плохая гребля также является основным фактором дисконта, поэтому навыки гребца не только повлияют на качество, скорость потока, но также повлияют на стоимость основных причин.

  1. 4) Требования к пэду: Пэд относится к шаблону заготовки. Прокладка примерно на 3 мм-7 мм меньше, чем окружность заготовки. Она слишком велика, чтобы взорвать пластину, и ее слишком сложно работать. Размер Pad мнимой этикетки площадку до четырех недель, например: плита, на самом деле фактический размер 678 × 398 668 × 388, что позволяет расчеты и удобно. Ширина маленькой подушечки шириной менее 100, включая 100, является фактическим размером. Пример: фактический размер пэда 678 × 100 равен 668 × 100, что также облегчает память и расчет на работе. Пример. Кусок работы - дверная пластина 668 × 398, а на пэде используется прокладка 668 × 398. Если заготовка представляет собой дверь 668 x 498, для пэда потребуется только небольшая подушка размером 668 x 100. И так далее, любой размер основан на принципе больших и малых. Номер штрих-кода на задней части заготовки представляет толщину высоты и ширину заготовки и дату заказа заказа.















  1. ★ Примечание: опорная пластина деталей специальной формы отличается от обычной дверной пластины. Базовая панель окна с шестью отверстиями должна быть снабжена подушкой в ​​средней поперечной балке, обычно 8 мм. Задняя часть окна с шести отверстиями имеет глубину менее 8 мм в шести отверстиях. В дверной раме окна необходимо добавить 3 мм толстую или 5 мм толстую подушку, также должна быть утолщена пленка с высокой светопроницаемостью, чтобы сгладить глубину канавки, а дверная рама, глубина глушителя с высокой светочувствительностью, как правило, составляет около 15 мм, без давления на подставке шесть Окно разбито. Новый шестилопастной оконный прокладкой такой же, как и шестиходовое окно. Прокладки других деталей специальной формы в основном определяются по глубине обратной канавки. Обычная пленка составляет не менее 8 мм, а глянцевая пленка не менее 15 мм.
  2. 5) Заполнение заготовок и заполнение заготовок - очень важные части работы, и это также самая легко упускаемая часть. Заполнение заготовок в деталях влияет на качество и эффективность дверных панелей. Цель заполнения заготовок заключается в предотвращении вытягивания и дисконтирования, а также для устранения вторичной переработки горячего воздуха. Зазор заполнения удерживает расстояние между каждой панелью на одном и том же расстоянии, сохраняя давление вокруг панели сбалансированным во время вакуума и под давлением. Каждый зазор должен быть заполнен по завершении каждой панели. Заготовки обычно заполняются пробелами
  3. 6) Уборка и вытирание сажи, гребля и начинка должны быть заполнены мелким песком размером 300 меш или 400 меш на заготовке с круговым шлифованием по часовой стрелке, чтобы иметь дело с некоторыми следами клея и частицами, которые остаются на обрабатываемой детали после распыления клея. После полировки, обработка выдуванием поверхности поверхности заготовки выполняется в том же направлении с помощью воздуходувки для сажи, и, наконец, двухсторонний осмотр заготовки выполняется обеими руками. Проверки плесени включают в себя наличие пэда на месте, чистота поверхности и проблема с ПВХ.
  4.    ★ Обратите внимание, что, когда две доски проверяют рабочую плату друг друга независимо от того, ходят они или нет, необходимо тщательно проверить крышку перед тем, как надеть ПВХ. Однако, если плата не выдувается или плата не найдена,
  5. Вспышка приведет к ремонту дефектных изделий, а также появлению частиц и дегумации.
  6. 7) Настройка параметров очень важна в зависимости от свойств ПВХ и формы заготовки и регулировки температуры. Время для установки параметров импортированного ПВХ относительно невелико, а время для настройки параметров тайваньской пленки и внутреннего фильма относительно велико. Длительная и напряженная настройка глубоких и больших параметров шаблона заготовки. Время установки параметра также больше из-за холодной температуры. Основные характеристики и параметры приведены в следующей таблице

材料

厚度/ mm

小真空

大真空

加工温度/℃

当前温度/℃

PVC膜

小于 0.20

5-15s

45-55s

与当前温度的温差大于7度

小于 40

热转印膜

小于 0.20

5-15s

45-55s

与当前温度的温差大于7度

小于 40

PVC膜

小于 0.20

5-15s

20-35s

与当前温度的温差大于7度

大于 40

热转印膜

 小于0.20

5-15s

20-35s

与当前温度的温差大于7度

大于 40

PVC膜

大于 0.20

10-15

55-1m 20s

与当前温度得温差大于10度

小于 40

热转印膜

大于 0.20

10-15

55-1m 20s

与当前温度得温差大于10度

小于40

PVC膜

大于 0.20

10-15

35-45s

与当前温度得温差大于10度

大于 40

热转印膜

大于 0.20

10-15

35-45s

与当前温度得温差大于10度

大于 40

皮革软包

-

5-15s

1m 20s-1m 50s



小于 40

-

5-15s

45s - 1 m



大于 40



Примечание. Параметры в приведенной выше таблице приведены только для справки. Установки конкретных параметров также должны быть соответствующим образом заданы в соответствии с типом двери, температурой и характеристиками ПВХ. Параметры параметров должны учитывать все аспекты, вплоть до активации клея, активация клея является основой ПВХ без дегумации. Во-вторых, чрезмерные температуры сжигают ПВХ или вызывают скидки. Слишком низкая температура - это скрытая опасность открытия пластика.

9) Квалифицированные стандарты для литых дверных панелей: квалифицированная дверная панель показана в трех аспектах: во-первых, углы дверной панели не должны растягиваться.IMG_0333















И явление пустых углов, во-вторых, нет пустот в трехмерном смысле блистера на месте, а в-третьих, поверхность гладкая и чистая, в стандартной дверной панели не может превышать двух частиц 0,8 × 0,8 (частицы размером 200 мм или более).



Кроме того, на обратной стороне заготовки не может быть метки карандаша и водяного знака клея, обратная сторона заготовки позволяет отремонтировать край 3 мм × 3 мм, тот же порядок не позволяет больше трех.★ Обратите внимание, что из-за различных требований клиентов некоторые заказы должны нарисовать сторону линий выравнивания дверей, так как специальные линии ПВХ при обработке должны быть четкими, чтобы положение заготовки могло быть выровнено линиями, которые должны быть выровнены. Когда маленькие частицы появляются после вздутия, инструменты используются для их ремонта, когда стол выходит, и его трудно восстановить, когда заготовка охлаждается.Части двери идут во вторую пластиковую обработку. При работе первой высокоуровневой машины для предотвращения взрыва необходимо предотвратить взрывательную доску, взрывательная доска является самой фундаментальной причиной дегумирования - это ключ к контролю качества, за которым следует контроль расстояния между рядами и эффективное заполнение заготовки, что является ключом к формованным дверным панелям. Параметр является ключом к контролю наличия ПВХ-блистера. Разумным параметром настройки является трехмерный и плавный вид поверхности двери.

10) Правило укладки линий, для некоторых имитированных деревянных и ПВХ-имитационных деревьев является правилом прокладки линий, вертикальными линиями, чтобы увидеть высоту заготовки, которая должна быть размещена, горизонтальные линии, чтобы увидеть ширину размера заготовки. Антикоррозионное ПВХ расположение противоположно традиционному ПВХ. Клей-распылитель применяет направление стрелки рисунка к заготовке плоской панели, а скульптурная деталь подтверждается самим изготовителем панели. Например, деталь с высотой 677 мм, дверью шириной 448 мм и вертикальными и горизонтальными линиями может быть размещена определенным образом (см. Размер на противоположной стороне заготовки). Профиль профилированной детали зависит от подтверждения чертежа. Подтвердите переднюю и заднюю стороны и проверьте шаблон. Верхняя линия относится к специальной заготовке, расположенной на высоте верхней линии, а римская колонна помещается вместе с линиями заказов. Сетки и жалюзи также являются специальными заготовками, всегда размещенными в направлении высоты.

★ Обратите внимание, что высота полос сращивания типов дверей 9 # и 775 # составляет 50 мм, и на этом основана текстура. Специальные ворота, например, линии 747 #, 721 #, 770 #, 771 # являются положительными и отрицательными, операция должна быть четкой.

При понимании направления линий также необходимо понимать размер таблицы, как показано на рисунке. Разумное использование пространства для увеличения использования ПВХ (использование метода расчета: например, по всей доске, равно квадрату куска работы, разделенного на (длина ПВХ в 3,4 м по ширине ПВХ 1,4 м) между% ---- 58%.

При заказе досок, особенно линий с заказами, горизонтальных полос и вертикальных линий одного цвета не может работать более двух порядков одновременно. В соответствии с порядком выполнения первого, первого, своевременного заказа каждого заказа, своевременного возврата к ремонту, повторного открытия материалов, которые необходимо передать и отслеживать.

          В одном и том же порядке будет два или даже более трех цветов. При оформлении досок цвета и линии следует отличать первым и обозначать для удобства идентификации.

















  1. 小组配合方式,做好贝高机不仅要个人技能还要讲究小组配合,相互监督、相互传递相互查看。以三人配合为最佳,一人排板,两人垫板。Основная задача совета - четко видеть порядок и цвета заказов, а также организовывать доски наиболее эффективным образом и с точки зрения использования. Пограничники очень хорошо разбираются в способности космической логики и вычислительной мощности, а две другие отвечают за резервное копирование и заполнение пробелов. Маты очень хороши в вычислительной мощности и маневренности, и они должны быть в состоянии тщательно проверять артефакты, когда они обладают навыками в своих соответствующих функциях.



  1. 11) Проблема ПВХ. Командная работа подчеркивает коллективную работу, поэтому командная повиновения особенно важна в позитивных и негативных прессах.















































  1.

Конкретная функция показана на рисунке: параметры и методы работы в этом разделе подробно описаны в руководстве.

捕获2  捕获3





捕获4  捕获5





14) Работа параметров в основном состоит из четырех функциональных страниц. Пожалуйста, обратитесь к таблице параметров производительности и параметров ПВХ для конкретных цифровых настроек. Будьте осторожны, чтобы различать переключатели матового и подсветки при вздутии. Никакое различие не приведет к ожогам двери и горячей плиты.

4. Обрезка. Обрезка удаляет остатки ПВХ, оставшиеся на заготовке, и требует специального инструмента для его удаления. Обычно используется полезный нож, и его также можно удалить с помощью поворотного ножа. Проверьте качество отделки, можете отремонтировать ремонт на месте, не можете ремонтироваться отдельно.

1) Метод обработки частиц: Когда частицы появляются в заготовке, частицы нагреваются с помощью пневматического пистолета при температуре 70 ° С, а затем частицы слегка прижимаются шилом с диаметром головки около 1,5. Частицы клея, как правило, могут быть восстановлены, и частицы, вызванные примесями, как правило, не восстанавливаются.

2) Обработка углубленных отверстий и насечек: обработка углубленных отверстий и выемок обычно использует пластиковый маскирующий клей для прикрепления к детали с рисунком и частью вокруг него, а затем использует горячий воздушный пистолет для легкого испечения при температуре 70 ° C. Выемки и углубления обычно можно отремонтировать.

3) Использование ротационного ножа и универсального ножа: при удалении ПВХ нож и ножи должны быть параллельны противоположной стороне заготовки. Угловая отделка приведет к тому, что ПВХ погрузится в заготовку.

★ Следует обратить внимание на то, что если заготовка затягивается, а подушка находится в положении, в котором выполняется операция обрезки, то обрезка заготовки будет вызвана, когда обрезка и прокладка панели не будут завершены.Скругленная прямоугольная выноска: 错误IMG_0338Скругленная прямоугольная выноска: 正确

IMG_0337

5. Очистка и очистка - это последние штрихи. Очистка должна соответствовать следующим восьми требованиям:

1) После обрезки используйте специальные инструменты для скругления углов или фаски с наждачной бумагой 200 # -480 #.

2) Используйте пневматическую шлифовальную машину для очистки обратной стороны заготовки. Легко удаляемые пятна вытираются спиртом или керосином.

3) Ластик стирает карандашные метки, оставленные столярными изделиями (за исключением типа 9 # двери и других типов сшитых дверей)

4) Отрежьте край всплеска в пределах стандартного диапазона. (стандартный серийный диапазон 3 мм × 3 мм)

5) Соблюдайте номер заказа заготовки. После очистки заготовки должны быть лицом к лицу и спина к спине, чтобы собрать один и тот же порядок. Защитную пленку из ПВХ с промежуточной подушкой очень легко царапать (в частности: M08, M10, M27, M111, M112, M308, M313, M315, M404, M303, M301).

6) Отправьте стеклянную дверцу из медной полосы, стеклянную стеклянную дверцу, дверь затвора, дверцу решетки, купленную дверцу из твердой древесины и окно с окном белого стекла, которое необходимо установить в назначенное место обработки.

7) Поместите двусторонние заготовки в газету на распылитель для вторичного применения.

8) Проверьте качество заготовки и строго проверьте ее.

★ Чистка должна научиться восстанавливать разрывную кромку. Небольшие проблемы обрабатываемой детали могут быть обработаны вовремя, чтобы ускорить скорость потока заказов.

 6. Примечание:

1) Как эффективно использовать рабочий стол для входа на рабочую станцию, обычно около 8 минут;

2) Параметры должны быть исправлены;

3) Положительное и отрицательное прессование, обе стороны операции должны быть одного цвета (и пленки с высокой освещенностью, матовой пленки)

7. Основные причины общих проблем качества

1, складки

(1) расстояние между удлиненная заготовка слишком мало, на поверхности площадки вокруг (2) не скошенные углы; (3) по горизонтали и расстояние по вертикали заготовки не по прямой линии, повышенного сопротивление воздушного потока; (4) Установленная температура слишком высокая, (5) Установленное давление слишком велико.

2, растяжка

(1) Слишком высокая заданная температура, (2) Установленное давление слишком велико: (3) Расстояние заготовки не равномерно.

3 Края не являются липкими:

Низкое качество (1) камедь; (2) чрезмерная клейкая температура активации, температура (3) температура устройства активации ниже, чем края заготовки требуется; (4) заготовка пластина непригодна; (5) Клей ПВХ Плохая производительность или отсутствие обратного клея; (6) срок годности клея или хранения не соответствует требованиям; (7) не допускается использование клея для утечки или клея.

4, когда возникают проблемы с качеством, должны быть указаны причины указанных выше процессов или настроить параметры и сделать запись, не следует одновременно настроить несколько параметров или процессов, или проблем с качеством будет трудно определить реальную причину, но и трудно разработать и наладить производство Стандарты экологических процессов предоставляют объективные доказательства.

6. В связи с различными областями, оборудованием, условиями работы и материалами между различными параметрами будут различия. Процесс будет записывать процесс в то же время для получения параметров процесса, соответствующих требованиям к качеству. Наконец, будет сформирован стандарт процесса. Рабочие должны соблюдать. Несмотря на то, что это не так легко непосредственно проверить прочность сцепления пленки ПВХ и подложки прижимается пленка ПВХ, но если процесс в строгом соответствии с операцией компании стандарт производства, считаются, чтобы удовлетворить требования к качеству конечного продукта, который является важным метод управления процессом лежит.























Руководство по вакуумному насосу XJ-2500A

I. Введение продукта вакуумного насоса с вращающейся лопастью XD:



1. Вакуумные насосы с вращающимися лопастями XD представляют собой одноступенчатые масляные вакуумные насосы с вращающимися лопастями, которые являются основным оборудованием для получения вакуума. Принцип работы показан на рисунке 1.



2. Грубый фильтр проволочной сетки установлен на всасывающем отверстию вакуумного насоса с вращающимся лопасти типа XD. Это может препятствовать всасыванию твердых посторонних частиц в камеру насоса. Масляный сепаратор оснащен перепускным устройством для выхлопных газов для эффективного разделения нефти и газа. Когда насос остановлен, всасывающий клапан, встроенный в всасывающее отверстие, изолирует насос от перекачиваемой системы, предотвращая возврат масла к насосной системе. Насос оснащен воздушным охлаждением. Все насосы вакуумного насоса с вращающимися лопастями типа XD приводятся в движение посредством прямого муфтового двигателя через упругую муфту.



Во-вторых, область применения лопастного вакуумного насоса типа XD:



1. Вакуумный насос с вращающейся лопастью XD ​​подходит для вакуумной закачки закрытой системы. Такие как вакуумная упаковка, вакуумное формование, вакуумное всасывание.



2, диапазон входного давления: 100Pa ~ 100000 Па, выходящий за рамки работы выхлопа вакуумного насоса, будет иметь масляный туман. Температура рабочей среды в вакуумном насосе XD и температура всасываемого газа должны быть между 5 ° C ~ 40 ° C.



3, вакуумный насос с вращающейся лопастью XD ​​не может удалить воду или другие жидкости. Не удаляйте взрывоопасные, легковоспламеняющиеся, богатые кислородом, коррозионные газы.



4, общий запас двигателя не взрывобезопасен, например, требования взрыва или другие особые требования, когда двигатель должен соответствовать соответствующим стандартам.



В-третьих, технические параметры вакуумного вакуумного насоса XD:





四、XD 型单级旋片式真空泵的结构说明:





























































五、XD 型单级旋片式真空泵的曲线图:





Семь, XD одноступенчатый вращающийся лопастной вакуумный насос установки:



1. Установка одноступенчатого роторного вакуумного насоса XD



Одноступенчатый роторный вакуумный насос XD должен располагаться горизонтально. Почти без вибрации одновременно с работой насоса невозможно зафиксировать. Вакуумный насос с одноступенчатой ​​роторной лопастью XD ​​имеет метрические винтовые отверстия внизу демпфирующей вибрации подушки для фиксации насоса. Не нажимайте и не тяните за собой насос на земле, чтобы избежать повреждения амортизационной подушки.



Для обеспечения хорошего охлаждения одноступенчатого роторного вакуумного насоса XD впускной и выпускной отверстия охлаждающего воздуха охлаждающего воздуха насоса должны находиться на расстоянии более 30 см от окружающих объектов. Для удобства технического обслуживания рекомендуется оставить зазор 0,4 м перед впускным и выпускным отверстиями одноступенчатого вакуумного насоса с вращающейся лопастью XD. Основание с масляным поддоном можно установить для слива масла.



Насосы, отгруженные одноступенчатыми вакуумными насосами с вращающимися лопастями XD, не несут масла. После установки медленно впрыскивайте указанное масло вакуумного насоса через порт заливного отверстия (см. Техническое обслуживание 5.1) в положение 3/4 высоты масляного окна.



2. Электрическое подключение одноступенчатого роторного вакуумного насоса XD



Электрическая проводка одноступенчатого вакуумного насоса с вращающейся лопастью XD ​​должна выполняться профессиональным электриком. Должно использоваться соответствующее устройство защиты от перегрузки двигателя.



Однофазный вакуумный насос 220V50HZ должен обеспечивать, чтобы напряжение находилось в пределах 220 В ± 10%. Если напряжение ниже 220 В, необходимо предусмотреть регулятор мощности переменного тока. Не работайте под низким давлением и высоким давлением все время, чтобы избежать повреждения двигателя.



После того, как электропроводка трехфазного асинхронного двигателя одноступенчатого вакуумного вакуумного насоса XD завершена, необходимо проверить вращение двигателя. Правильный поворот двигателя следующий: вращение вала двигателя с конца вентилятора двигателя происходит против часовой стрелки.



Когда одноступенчатый роторный вакуумный насос XD проверяет направление вращения, следует открыть всасывающее отверстие или всасывающее отверстие должно быть полностью закрыто резиновой пластиной (толщина более 4 мм), а мощность должна быть включена в течение 2 - 3 секунд. Если вращение правильное, всасывание будет сильным на всасывающем отверстии, или резиновая доска будет плотно удерживаться ответчиком. Если вы перевернете, вы можете поменять местами два из трех силовых кабелей.



Примечание: Одноступенчатый роторный вакуумный насос XD будет вращаться в неправильном направлении в течение длительного времени, и он будет поврежден.



3. Системное соединение одноступенчатого вакуумного насоса с вращающейся лопастью XD



Размер одноступенчатой ​​всасывающей трубы вакуумного насоса XD с одноступенчатой ​​трубкой не должен быть меньше размера всасывающего отверстия и должен быть как можно короче. Резьбовое соединение вакуумируется с помощью Loctite 515 или  тефлоновой ленты.



Если отработанный газ содержит пыль, на входной стороне насоса должен быть установлен пылеулавливающий фильтр. При необходимости выхлопной газ можно взять, а выхлопную трубу следует наклонить вниз.



4. Запуск одноступенчатого роторного вакуумного насоса XD



После подтверждения уровня масла можно запустить одноступенчатый роторный вакуумный насос XD. После первого запуска и после каждой замены проводки необходимо проверить вакуумный насос вращающейся лопасти XD после проверки направления вращения.



5, одноступенчатая работа вакуумного насоса вращающегося лопасти XD



Перед нормальной работой закройте впускной клапан, чтобы насос работал при экстремальном давлении более 15 минут. Это эффективно удаляет водяной пар из газа. Мотор не должен запускаться часто (должен быть менее 6 раз / час). Рекомендуется устанавливать электромагнитный клапан в воздухозаборной трубе насоса во время прерывистой работы. Закройте электромагнитный клапан в течение нерабочего периода, чтобы насос работал под экстремальным давлением, так что двигатель потребляет Мощность мало, но она может эффективно защитить вакуумный насос.



Примечание: 1. Во время нормальной работы температура поверхности масляного сепаратора, корпуса насоса, крышки насоса и т. Д. Будет превышать 70 ° C и не прикасайтесь к ней руками.

2. Вакуумный насос с одноступенчатой ​​роторной лопастью XD ​​нельзя заправлять топливом во время работы.



6. Измерение предельного давления одноступенчатого роторного вакуумного насоса XD



Предельное давление одноступенчатого роторного вакуумного насоса XD-типа должно измеряться непосредственно на всасывающем отверстии насоса с помощью вакуумного датчика сжатия. После первого использования насоса, используемого после длительного хранения и заменяемого новым маслом, воздухозаборник должен быть закрыт в течение как минимум 1 часа, чтобы позволить вакуумному насосу лопасти XD достичь рабочей температуры и измерять предельное давление после полного дегазации масла насоса.



Восемь, одноступенчатое обслуживание вакуумного насоса вращающейся лопасти XD:



5.1XD Вакуумное насосное масло для одноступенчатых вакуумных насосов с вращающимися лопастями Одноступенчатые вакуумные насосы с лопастными лопастями XD обычно должны использовать одноступенчатые вакуумные насосы с вращающимися лопастями XD, которые соответствуют стандарту SH0528-92.



Нефть. Температура окружающей среды 10 ° C ~ 40 ° C ISO-VG100 вязкость класса XD одноступенчатое масло вакуумного насоса с вращающейся лопастью. Температура окружающей среды составляет 0 ° C ~ 10 ° C при использовании масла вакуумного насоса класса вязкости ISO ~ VG32. Когда вакуумный насос работает, он должен обеспечить, чтобы уровень масла составлял 1 / 2-4 / 5 от высоты масляного окна. Необходимо регулярно проверять уровень масла и масла, предлагаемый один раз в неделю. Если уровень масла слишком низкий, остановите одноступенчатый роторный вакуумный насос XD и добавьте соответствующее масло вакуумного насоса до 4/5 высоты масляного окна. Если масло загрязнено, масло будет затемняться, эмульгироваться и сгущаться, а масло должно быть изменено во времени.



5.2XD Одноступенчатый роторный вакуумный насос для замены вакуумного насоса масляный фильтр



Вакуумный насос с вращающейся лопастью XD ​​рекомендует менять масло после первых 150 часов работы насоса. Заменяйте масло каждые 500 часов. При замене масла замените масляный фильтр. Если масло загрязнено почернением, эмульгированием или утолщением, немедленно замените масло. Перед добавлением нового масла очистите насос.



Очистка, смена масла:



1. Остановите одноступенчатый роторный вакуумный насос XD для выпуска горячего масла.



2, навинтите пробку слива и пройдите в течение 5-10 секунд.



3. Отбросьте масло.



4. Вставьте очищающее масло (32 # общее механическое масло) до 3/4 высоты масляного окна.



5. Запустите вакуумный насос с вращающейся лопастью XD ​​в течение 5-10 минут.



6. Остановите насос и выпустите масло. Если масло не соответствует требованиям, повторите шаги 4 и 5.



7, завинтите масляную пробку и запустите 5 ~ 10 банкнот.



8. Отбросьте масло.



9. Внесите указанное новое одноступенчатое шаровое масло вакуумного насоса XD.



5.3XD Одноступенчатый роторный вакуумный насос для замены выхлопного фильтра



Если температура насоса значительно возрастает, ток двигателя достигает или превышает номинальный ток, и на выходе из насоса генерируются пары, проверяйте выпускной фильтр на блокировку. Если он заблокирован, замените его во времени. В заправочном отверстии насоса можно установить манометр выхлопных газов, чтобы проверить, забит ли фильтр. Замените вытяжной фильтр, когда давление превышает 0,6 бар (манометрическое давление).



5.4XD Одноступенчатый поворотный вакуумный насос Очистка всасывающего фильтра Всасывающий фильтр следует держать чистым, чтобы избежать падения скорости откачки.



5.5XD одноступенчатое хранилище вакуумного насоса с вращающимися лопастями



Если насос остается неиспользованным в течение длительного периода времени, масло должно быть слито и насос очищен, затем указанное новое масло должно быть помещено в сухом месте.



5.6XD одноступенчатый роторный вакуумный насос другой



A. Если пользователям необходимо заказать запасные части для технического обслуживания, пожалуйста, сообщите об этом модели и номеру машины вакуумного насоса XD. Тип и размер насоса можно найти на заводской табличке насоса.



B. Некоторые работы по техническому обслуживанию и ремонту требуют определенной экспертизы, оборудования и специальных инструментов. Пожалуйста, свяжитесь с нами для деталей.

Контакт с производителем. C. Убедитесь, что в насосе нет масла. Нельзя ударить по трубе, масляным фильтрам и прочим вещам.



Девять, XD одноступенчатый вращающийся лопастной вакуумный насос устранение неисправностей:









Похожие товары
