Ширина 1000 мм или 1200 мм;
Диаметр отверстия материала в рулоне: 500 мм.
Каждый рулон не более 5 тонн, эпоксидное покрытие не менее 3 тонн, при сгибании краска на внешней поверхности не слезает.
Ширина согласно нижеуказанной таблице ± 1 мм
Толщина листа мм | Выемка уплотнительной пластины мм | Гофрированность мм | ||
50 | 68 | 74 | 72 | 78 |
75 | 73 | 99 | 97 | 103 |
100 | 118 | 124 | 122 | 128 |
Материал в рулонах, диаметр 500 мм, вес каждого рулона не более 1.2 тонн.
Отклонение от прямолинейности с каждой стороны ≤1 мм/м. Угловая величина дуги ≤3 мм/м
Ширина: оправа панели (паз) 1153 ± 1мм 965 ± 1мм
Панель (лист H) 1202 ± 1мм 1002 ± 1мм
Профильный лист 953 ± 1мм
Длина единицы должна быть более 5 м, поверхность листа должна быть плоской с погрешностью не более 1.5 мм/м
Толщина указана в таблице ниже:
Толщина листа (мм) | Толщина EPS (мм) |
50 | 48 |
75 | 73 |
100 | 98 |
150 | 148 |
200 | 198 |
250 | 248 |
300 | 298 |
Необходимо использовать трудновоспламеняемый тип, кислородный индекс более 30.
Прочие нормативы, относящиеся к листу EPS, должны соответствовать установленным стандартам СВ10801.
Длина волокна должна быть более 100 мм, необходимо располагать в вертикальном положении, удельный вес каменной ваты должен быть от 130 кг/м3.
Ширина теплоизоляционного материала указана в таблице ниже с погрешностью ±1 мм.
Тип материала | Ширина (мм) |
1150 шпунтовочная теплоизоляционная вата | 1135 |
950 шпунтовочная теплоизоляционная вата | 935 |
950 теплоизоляционная вата верхнего покрытия | 935 |
Другие стандарты соответствуют EPS.
Клейкая мощность PU клея более 10 Н/см2
Группа А: внешний вид: желтая вязкая однородная жидкость
Вязкость: NDO.4-0.7PA*S UC240
Группа В: внешний вид: коричневая вязкая однородная жидкость
Вязкость NDO.3-0.6PA*S
Соотношение компонентов групп А и В 1:1.5.
Клей не должен иметь в своем составе примесей, в комнатной температуре время вспенивания должно в пределах 20 – 40 сек, время отвердения в пределах 50 – 70 сек.
Длина 1.8 м~18м или по выбору.
Длина 1.8 м~18м или по выбору.
Длина 2 м~6 м или по выбору.
Длина 2 м~ 18 м или по выбору.
Длина 2 м~8 м или по выбору.

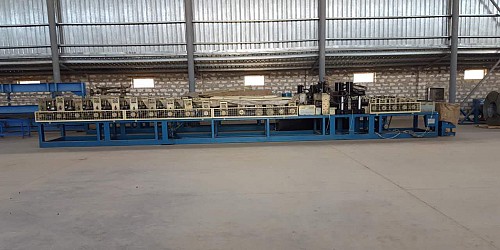

В состав производственной линии XMF-VI входят нижеуказанные запчасти и элементы:
№ | Наименование | Кол-во | № | Наименование | Кол-во | |
1 | Устройство подачи материала | 1 комп | 24 | Клеевые соединения | 3 шт | |
2 | Основное устройство | 1 комп | 25 | Прокладочное кольцо | 10 шт | |
3 | Режущий инструмент | 1 комп | 26 | Колесо с завальцованной закраиной | 2 шт | |
4 | Транспортер | 2 шт | 27 | Уплотнительная прокладка | 1 комп | |
5 | Формовочный пресс | 1 комп | 28 | Прокладка | 4 шт | |
6 | Станок | 1 комп | 29 | подвесная тяга | 4шт | |
7 | Продольно-резательный станок | 1 комп | 30 | Фреза диам. 220 | 1 шт | |
8 | Кромкообрабатывающий станок | 1 комп | 31 | Анкерные болты | 16 шт | |
9 | Пенный опорный кронштейн | 1шт | 32 | Регулирующий блок | 16 шт | |
10 | Трубопровод подачи пены | 4 шт | 33 | Трубный тройник | 1 шт | |
11 | Станок раскройки профлиста | 1шт | 34 | Армированная пластмассовая труба | 25 м | |
12 | Подающий механизм для облицовки кромки | 3 комп | 35 | Воздушно-пузырчатая пленка | 30 м | |
13 | Стальной желоб | 2 шт | 36 | Головка трубы | 1 комп | |
14 | Лестница, площадка, перила | 1 комп | 37 | Герметик | 1 шт | |
15 | Вытяжной вентилятор | 1 шт | 38 | Стальная цанга | 2 шт | |
16 | Зажим стального листа | 6 шт | 39 | Сетка фильтра | 2 шт | |
17 | Подвесной крюк | 1 шт | 40 | Зажим | 20 шт | |
18 | Гофрированная трубка | 1 комп | 41 | Плоский подшипник | 3 шт | |
19 | Капельный шланг | 6 шт | 42 | Пенопласт | 2 м | |
20 | Педаль тормоза | 3 комп | 43 | Люминесцентная лампа | 2 шт | |
21 | Емкость для клея | 3 шт | 44 | Инфракрасная нагревательная лампа | 6 шт | |
22 | Склеивающее устройство | 4 шт | 45 | Лента ФУМ | 1 рулон | |
23 | Специальный гаечный ключ |
Материал укладывается в рулонах, каждый раз по одному рулону, используется для производства стального гофрированного листа.
Агрегат для производства гофрированного листа. С помощью прижимного ролика, можно производить лист гофрированного типа, согласно требованиям клиента. Формировочный пресс может функционировать совместно с основным устройством, бесступенчатое регулирование скорости будет происходить с помощью частотного преобразователя.
Материал укладывается в рулонах, с каждой сторону по одному рулону, используется для уплотнения теплоизоляционной ваты.
Поместить в отдел подачи материала с двух сторон передней частью, установка формировочная панель может функционировать совместно с основным устройством, бесступенчатое регулирование скорости будет происходить с помощью двух частотных преобразователей.
Устройство подачи материала:
Основное устройство:
Режущий инструмент:
Транспортер:
Всего 2 шт, предназначен для транспортировки продукта различной длины.
Подача материала – разматывание - облицовывание кромки – формирование – вырез – капельная подача клея – нагрев - закатка краев – формирование пазов – подбор длины – срезание (стальной лист) – транспортировка готового материала.
Указаны на схеме общего расположения производственной линии.
Мощность установки: 30 кВт
Панель EPS, шпунтованная панель - 600 тыс м2
Теплоизоляционная шпунтованная панель - 400 тыс м2
Черепичная панель EPS - 450 тыс м2
Поверхность ровная, без явных неровностей при прикосновении, в случае если поверхность не ровная, необходимо придерживаться нижеуказанных требований:
Панель EPS ≤ 2мм/м
Огнеупорная панель EPS ≤ 4мм/м
Производственная скорость: 0-4 м/мин:
