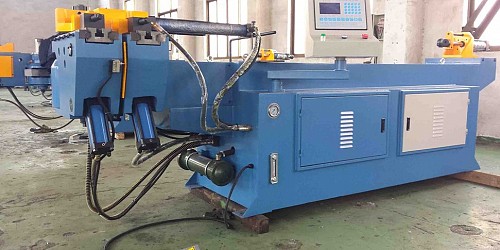

Автоматический гидравлический трубогибочный станок JDW-80NC

Основные технические параметры и конфигурация автоматического гидравлического трубогибочного станка

Основные технические параметры

• Максимальная изгиб трубы из углеродистой стали (внешний диаметр трубы × толщина стенки) - ¢ 80 × 3,0 мм
• Максимальный изгиб трубы из нержавеющей стали (внешний диаметр трубы × толщина стенки) - ¢ 65 × 2,0 мм
• Максимальная вместимость трубы изгиба (внешняя × внешняя × толщина стенки) - 65 × 45 × 3 мм
• Максимальный радиус изгиба - 60-450 мм
• Угол изгиба диапазон градусов - 0-1000
• Высота центра пресс-формы от земли - 800 мм
• Установка количество изгибов на трубу - ручной ввод угла изгиба оси значения обработки (C) и других настроек соответствующих параметров
• Максимальное эффективное проникновение в сердечник - 2800 мм
• Колено главного цилиндра диаметр -130 мм
• Скорость изгиба - 30 град/сек (скорость регулируется)
• Степень точности изгиба - ± 0,15
• Мощность двигателя масляного насоса - 7,5 кВт
• Гидравлическая система давления - 12,5 МПа
• Вес брутто машины составляет - 2,5 т
• Габариты станка - 4100 * 900 * 1350 мм

Особенности автоматического трубогибочного станка

1. Эта машина поддерживает однокристальное управление, диалоговое взаимодействие между человеком и машиной, а настройка программы проста и удобна.
2. Свободный выбор, ручной, полуавтоматический полуцикл, полностью автоматическая функция полного цикла.
3. Мобильный ножной переключатель, с автоматическим запуском, аварийной остановкой, остановкой и продолжением продолжения трех функций, высокий уровень безопасности.
4. Система циркуляции водяного охлаждения большой емкости, что делает работу машины более стабильной.
5. Изящный дизайн носа и локтя обеспечивает максимальное пространство для сгибания.
6. Инструмент легко заменить, легко упругое производство.
7. Во время обработки на экране контроллера отображается текущее значение обработки колена, а также может быть задано одношаговое выполнение, полуцикловая операция и операция полного цикла.
8. Он имеет функцию автоматического обнаружения ошибок и неисправностей. Когда происходит какое-либо ненормальное действие или возникает какая-либо опасность, машина немедленно останавливается и посылает сигнал тревоги, чтобы показать причину неисправности и помочь оператору устранить неисправность.
9. Когда длина направляющей формы не может соответствовать углу изгиба, направляющая форма может автоматически высвобождаться и отводиться, повторно зажиматься для достижения необходимого угла изгиба для непрерывного изгиба, и обеспечивается функция автоматического преобразования нескольких направляющих режимов. Направляющий режим защиты от помех. Кроме того, он имеет функцию защиты от помех для колесных форм и вспомогательных материалов для обеспечения безопасности работы оборудования.
10. Гидравлический автоматический сердечник, более эффективный, чтобы обеспечить эллиптичность изгиба трубы. Функция вспомогательного толкания с помощью гидравлического зажима может более эффективно обеспечивать скорость истончения фитингов, а механизм гидравлической подачи может уменьшить нажим на конструктивные элементы станка, когда материал зажимается одной головкой.
11. Гидравлическая система имеет централизованную схему управления клапаном давления масла, которая может продлить срок службы деталей каждого механизма механического привода. Многоступенчатая конструкция почтового ящика в сочетании с циркуляционной системой водяного охлаждения большой емкости обеспечивает более стабильную работу машины.

Механические, электрические и гидравлические части конфигурации

• Сварка стальных пластин (закаленная обработка) - Синьхун Машиностроение
• «Головка» (с высокой прочностью стали, изгибом, растяжимостью и износостойкостью), ковкий чугун (QT500-7) применяет метод зажима рельсовых путей - Xinhong Machinery Manufacturing
• «Рука изогнутой трубы» (с высокой прочностью стали, сопротивлением изгибу, прочностью на растяжение, износостойкостью), сталь ZG45 (закаленная медная пластина с закалкой, впрыскивающая частицы графита в скользящий желоб) с использованием плавающего подъема
• Скоростной подшипник - NSK Япония
• Низкоскоростной подшипник HRB - отечественный (Харбин)
• Масляный цилиндр изготовлен из импортного уплотнительного кольца - Xinhong Machinery Manufacturing Co., Ltd.
• Компьютерный контроллер, однокристальный микрокомпьютер - Xinhong Machinery Manufacturing
• Масляный насос моторный - Yuanbang Domestic (Наньтун)
• Выключатель питания - Мин Вэй Тайвань
• Бесконтактный выключатель - Янмин (Тайвань)
• Кодировщик, дневной контроль
• Контактор переменного тока Schneider
• Тепловое реле Шнайдер
• Электромагнитный реверсивный клапан - Япония
• Клапан поддержания давления наложения нефти - Япония
• Наложенный редукционный клапан Oil Research (Seven Ocean) - Япония
• Управление гидравлической системой перепускной клапан масла (Seven Ocean) Япония
• Нефтяной дорожный блок из стали 45 - Xinhong Machinery Manufacturing
• Масляный насос Бест (BEST) СП

Автоматическая трубогибочная машина JDW-80NC использует основной зажим, вспомогательный зажим, колено, вспомогательное толкание и вытягивание сердечника. Он приводится в действие гидравлическим цилиндром и гидравлическим клапаном. Точность и стабильность управления значительно улучшены, а мощность изгиба большая. Все программирование и ввод выполняются непосредственно на диалоговом MCU. Все описания информации могут быть автоматически выбраны для работы и отображения. Операция чрезвычайно удобна, быстра и точна.

Эта машина подходит для судостроения, котлов, крупнотоннажных транспортных средств, нефтехимической промышленности, мебельной промышленности, электростанций и инженерных трубопроводов и является высокоэффективной для использования в более толстых трубных фитингах или при изгибе на меньших радиусах.
