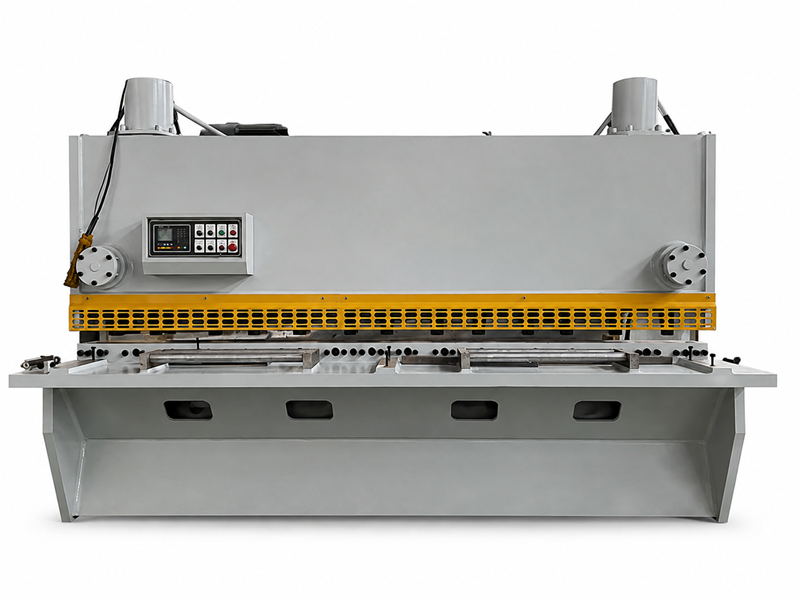

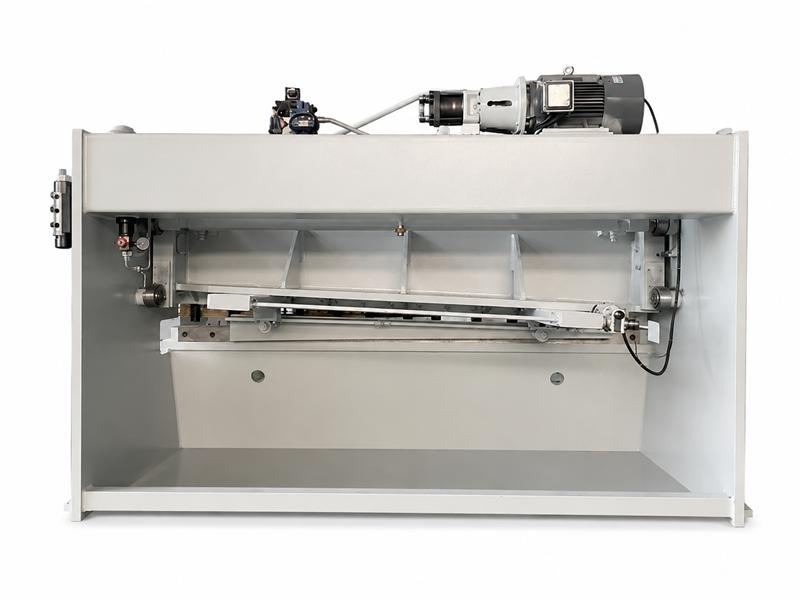

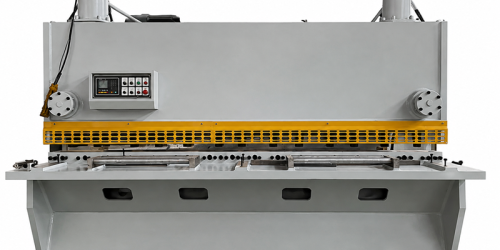

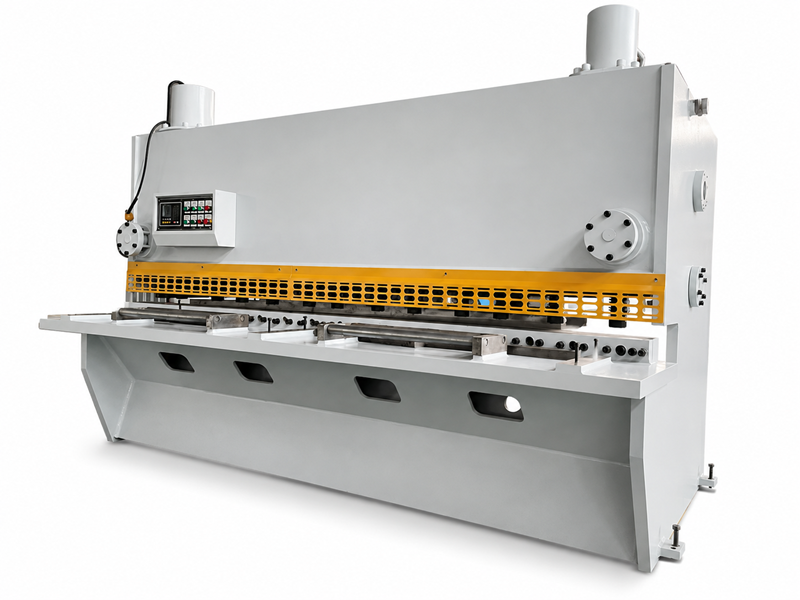

Ножницы гильотинные гидравлические QC11Y-16×3200

Цена по запросу тг.
Количество:
Под заказ:
Гарантия:
Технические характеристики
Модель QC11Y-16×3200
Тип оборудования Гидравлические гильотинные ножницы
Конструкция ножевой балки Гильотинная
Максимальная толщина резки 16 мм
Максимальная длина резки 3200 мм
Диапазон заднего упора 20-800 мм
Угол реза 30′-2°30′
Мощность главного двигателя 22 кВт
Обрабатываемый материал Листовой металл
Тип резки Прямолинейная



Описание товара

Гидравлические гильотинные ножницы QC11Y-16×3200 предназначены для прямолинейной резки листового металла толщиной до 16 мм и шириной до 3200 мм. Гильотинная конструкция обеспечивает стабильное перемещение ножевой балки и равномерный рез по всей ширине заготовки.

Регулируемый угол реза от 30′ до 2°30′ позволяет настраивать станок с учетом толщины и характеристик обрабатываемого металла. Модель подходит для серийного раскроя листов и изготовления крупноформатных металлических заготовок.

Конструктивные особенности

  • Цельносварная стальная конструкция с высокой жесткостью и устойчивостью.
  • Гидравлический привод гильотинной ножевой балки.
  • Интегрированная гидравлическая система.
  • Регулировка угла реза в диапазоне от 30′ до 2°30′.
  • Возможность настройки угла для уменьшения деформации разрезаемого листа.
  • Ручная регулировка зазора между верхним и нижним ножами.
  • Прямоугольные верхние и нижние ножи с четырьмя рабочими режущими кромками.
  • Электромеханический задний упор с диапазоном перемещения от 20 до 800 мм.
  • Цифровая индикация положения заднего упора.
  • Возможность выполнения одиночных и последовательных резов.
  • Световая линия для визуального позиционирования листа.
  • Главный двигатель мощностью 22 кВт.
  • Передняя панель управления.
  • Защитное ограждение рабочей зоны.

Область применения

Гильотинные ножницы QC11Y-16×3200 применяются для раскроя листового металла при производстве:

  • строительных металлоконструкций;
  • корпусов и панелей промышленного оборудования;
  • резервуаров и металлических емкостей;
  • рам, оснований и опорных элементов;
  • кузовных и транспортных конструкций;
  • деталей сельскохозяйственной техники;
  • металлических дверей, ворот и ограждений;
  • крупноформатных металлических заготовок.

Расшифровка модели QC11Y-16×3200

  1. QC11Y - серия гидравлических ножниц с гильотинным перемещением ножевой балки
  2. 16 - максимальная толщина разрезаемого листового металла, мм
  3. 3200 - максимальная ширина листа или длина одного реза, мм

Максимальная толщина резки зависит от марки и прочности металла. При обработке нержавеющей, легированной или высокопрочной стали допустимая толщина листа может быть меньше 16 мм.
