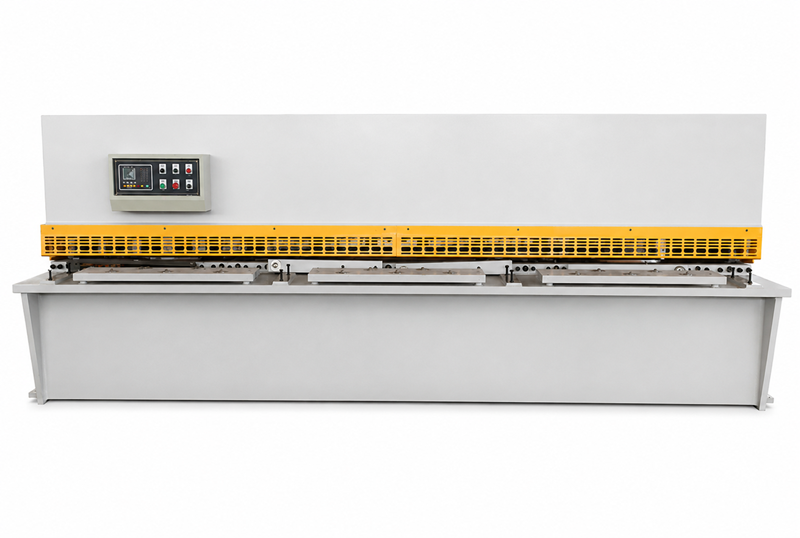

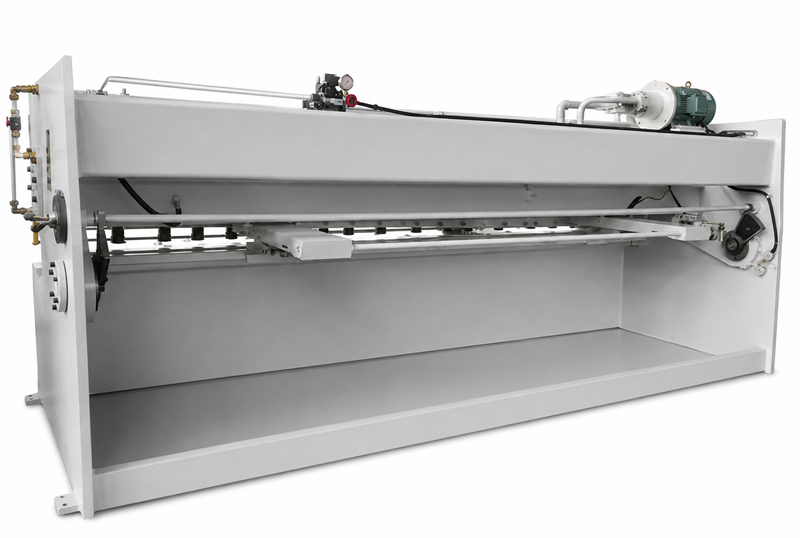

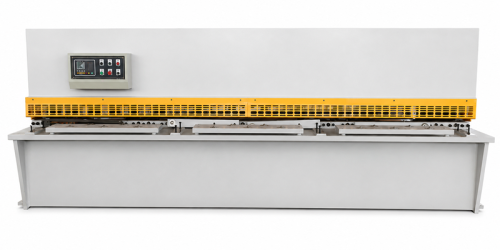

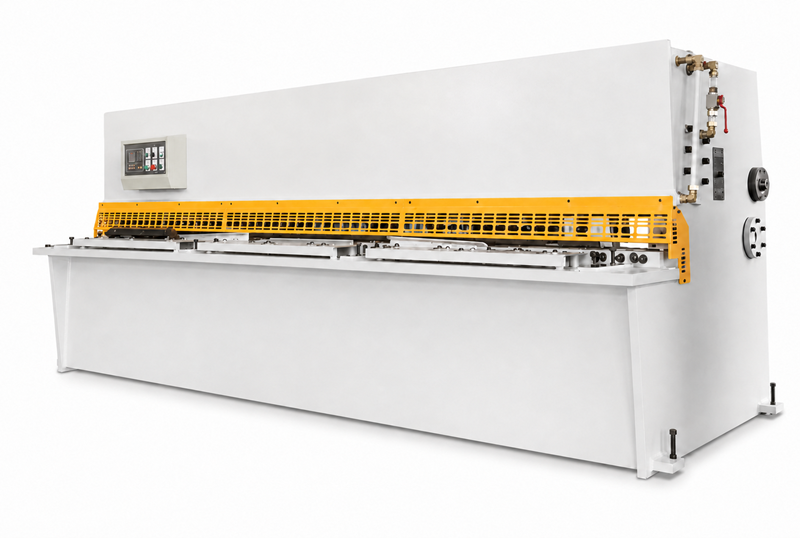

Ножницы гильотинные гидравлические QC12Y-6×4000

Цена по запросу тг.
Количество:
Под заказ:
Гарантия:
Технические характеристики
Тип оборудования Гидравлические гильотинные ножницы
Конструкция ножевой балки Маятниковая
Максимальная толщина резки 6 мм
Максимальная длина резки 4000 мм
Допустимая прочность материала До 450 Н/мм²
Производительность 12 ходов в минуту
Угол реза 1°30′
Диапазон заднего упора 20-600 мм
Мощность главного двигателя 7,5 кВт
Обрабатываемый материал Листовой металл
Тип резки Прямолинейная



Описание товара

Гидравлические гильотинные ножницы QC12Y-6×4000 с маятниковой балкой предназначены для прямолинейной резки листового металла толщиной до 6 мм и шириной до 4000 мм. Станок рассчитан на обработку листовой стали с пределом прочности до 450 Н/мм².

Модель подходит для серийного изготовления длинномерных заготовок в машиностроении, металлообработке, производстве металлоконструкций, резервуаров, вентиляционных систем, фасадных элементов и другой продукции из листового металла.

Конструктивные особенности

  • Цельносварная стальная станина с высокой жесткостью.
  • Гидравлический привод маятниковой ножевой балки.
  • Синхронизированная работа гидравлических цилиндров.
  • Плавный и быстрый возврат балки с помощью гидроаккумулятора.
  • Интегрированный гидравлический клапанный блок с уменьшенным количеством трубных соединений.
  • Регулировка зазора между ножами рукояткой со шкалой.
  • Бесступенчатая настройка длины хода ножевой балки.
  • Автоматическое изменение усилия прижима в зависимости от толщины листа.
  • Электромеханический задний упор с ручной микрорегулировкой.
  • Диапазон перемещения заднего упора от 20 до 600 мм.
  • Цифровое отображение положения заднего упора и количества выполненных резов.
  • Световая линия для визуального позиционирования листа.
  • Роликовые опоры рабочего стола для облегчения подачи материала.
  • Конструкция рабочего стола уменьшает вероятность появления царапин на поверхности заготовки.
  • Защитное ограждение рабочей зоны.
  • Износостойкие режущие ножи с возможностью переворачивания.

Область применения

Гильотинные ножницы QC12Y-6×4000 применяются для раскроя листового металла при производстве:

  • металлоконструкций;
  • корпусов и панелей оборудования;
  • резервуаров и емкостей;
  • вентиляционных систем и воздуховодов;
  • кровельных и фасадных элементов;
  • металлических дверей, ворот и ограждений;
  • кузовных и транспортных конструкций;
  • длинномерных металлических заготовок шириной до 4000 мм.

Расшифровка модели QC12Y-6×4000

  • QC12Y - серия гидравлических ножниц с маятниковой ножевой балкой.
  • 6 - максимальная толщина разрезаемого стального листа, мм.
  • 4000 - максимальная длина одного реза, мм.

Максимальная толщина резки 6 мм указана для листовой стали с пределом прочности не более 450 Н/мм². При обработке нержавеющей, легированной или высокопрочной стали допустимая толщина листа может быть меньше и должна определяться с учетом прочности конкретного материала
