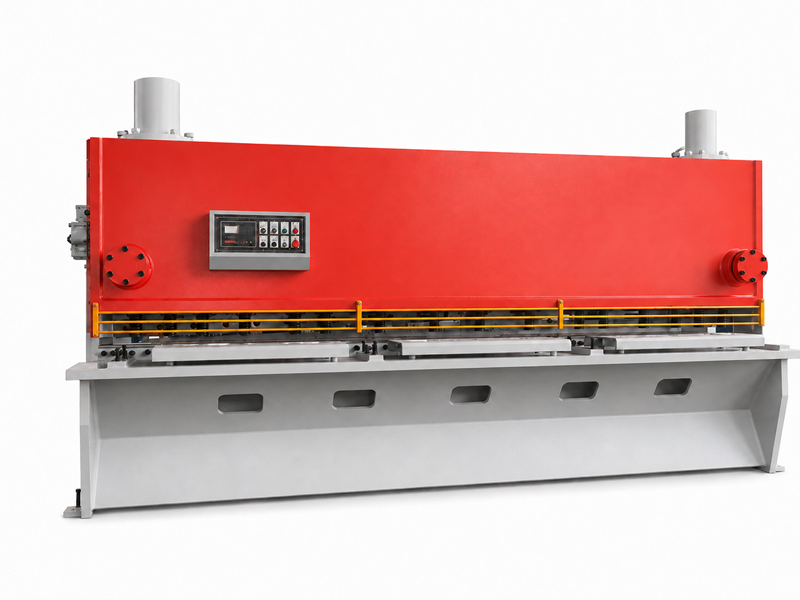

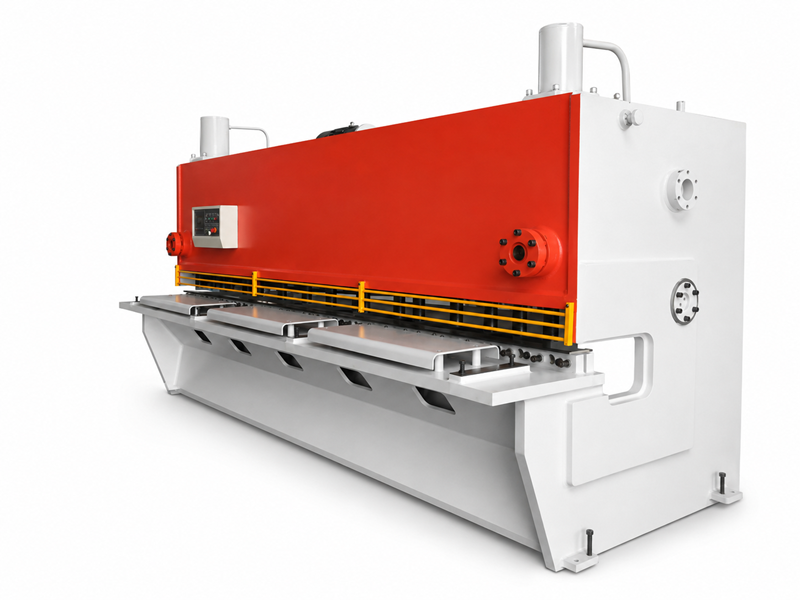

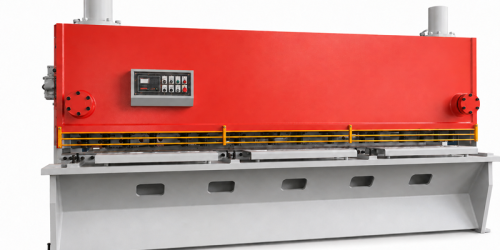

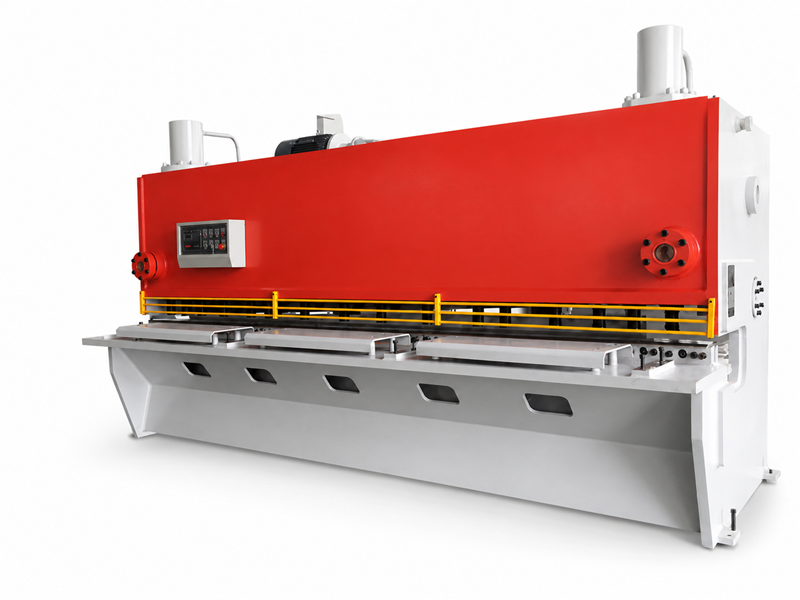

Ножницы гильотинные гидравлические QC11Y-12×4000

Гидравлические гильотинные ножницы QC11Y-12×4000 с гильотинным перемещением ножевой балки предназначены для прямолинейной резки листового металла толщиной до 12 мм и шириной до 4000 мм. Станок рассчитан на раскрой листовой стали с пределом прочности до 450 Н/мм².

Ножевая балка перемещается по направляющим, обеспечивая стабильную траекторию движения режущего инструмента. Регулируемый угол реза от 30′ до 2° позволяет настраивать станок с учетом толщины и характеристик обрабатываемого металла.

Модель подходит для серийного производства длинномерных заготовок в металлообработке, тяжелом машиностроении, производстве металлоконструкций, резервуаров, промышленного оборудования и другой продукции из листового металла.

Конструктивные особенности

• Цельносварная стальная станина с высокой жесткостью.
• Гидравлический привод ножевой балки.
• Гильотинная конструкция с перемещением балки по направляющим.
• Синхронизированная работа гидравлических цилиндров.
• Регулировка угла реза в диапазоне от 30′ до 2°.
• Интегрированная гидравлическая система с уменьшенным количеством трубных соединений.
• Регулировка зазора между режущими ножами.
• Электромеханический задний упор с диапазоном перемещения от 20 до 800 мм.
• Ручная точная корректировка положения заднего упора.
• Цифровое отображение положения заднего упора.
• Роликовые опоры рабочего стола для облегчения подачи металлического листа.
• Конструкция рабочего стола уменьшает вероятность появления царапин на поверхности заготовки.
• Прямоугольные верхние и нижние ножи с четырьмя рабочими кромками.
• Возможность переворачивания ножей по мере износа режущей кромки.
• Защитное ограждение рабочей зоны.

Область применения

Гильотинные ножницы QC11Y-12×4000 применяются для раскроя листового металла при производстве:

• строительных металлоконструкций;
• корпусов и панелей промышленного оборудования;
• резервуаров и металлических емкостей;
• деталей тяжелого машиностроения;
• вентиляционных систем и воздуховодов;
• металлических дверей, ворот и ограждений;
• кузовных и транспортных конструкций;
• длинномерных металлических заготовок шириной до 4000 мм.

Расшифровка модели QC11Y-12×4000

• QC11Y - серия гидравлических ножниц с гильотинным перемещением ножевой балки.
• 12 - максимальная толщина разрезаемого стального листа, мм.
• 4000 - максимальная длина одного реза, мм.

Максимальная толщина резки 12 мм указана для листовой стали с пределом прочности не более 450 Н/мм². При обработке нержавеющей, легированной или высокопрочной стали допустимая толщина листа может быть меньше
