Высота окантовки | 12-55 мм |
Толщина кромки | 0,4-2 мм |
Толщина заготовки | 10-50 мм |
Минимальная длина заготовки | 120 мм |
Минимальная ширина заготовки | 80 мм |
Скорость подачи заготовки | 14 м/мин |
Общая мощность | 5,85 кВт |
Давление воздуха | 0,6 МПа-0,8 МПа |
Мощность нагрева клеевой коробки | 1,5 кВт |
Мощность предварительного нагрева плиты | 0,15 кВт |
Мощность передачи резиновой коробки | 0,375 кВт |
Мощность двигателя конвейерной ленты | 1,5 кВт |
Мощность главного двигателя | 0,35 кВт |
Мощность двигателя отделки | 0,7 кВт * 2 |
Мощность двигателя полировки | 0,18 кВт * 2 |
Габариты станка | 2300 * 750 * 1550 мм |
Назначение и особенности

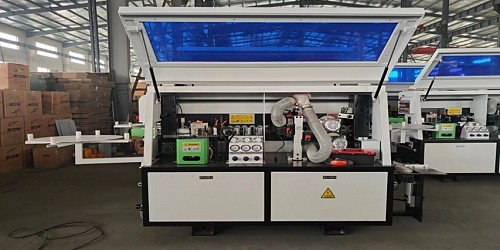

Этот станок в основном подходит для линейной кромкооблицовки фанеры, ДСП и многослойных плит из массива дерева.
Функции станка
Обращение со станком
Нижняя часть станка может загружаться и разгружаться с помощью вилочного погрузчика. В процессе загрузки и разгрузки следует обращать внимание на баланс веса машины
Установка станка
Перед установкой следует обратить внимание на твердость и ровность пола, и машину нельзя устанавливать пустой
Эксплуатация станка
Станок должен быть подключен к 380 В трем проводам под напряжением и одному нейтральному проводу. Обозначение проводки N - это нейтральный провод. Неправильный провод под напряжением и нейтральный провод не могут быть подключены. После правильной проводки сначала включите функцию полировки. Два противопожарных провода можно поменять местами. После включения машины необходимо установить температуру. Нажмите AISET, а затем с помощью кнопок вверх и вниз отрегулируйте соответствующую температуру клея. На время нагрева горит зеленый индикатор. Не запускайте машину. Если нагрев превышает установленную температуру, зеленый индикатор гаснет, указывая на то, что температура достигнута, и его можно включить для работы.
Функциональная регулировка давления воздуха: давление воздуха подачи ленты 0,3 МПа, давление воздуха резки ленты 0,4 МПа, давление воздуха прилипания ленты 0,2 МПа.
Регулировка толщины листа. Отрегулируйте число счетчика в соответствии с толщиной листа, и соответствующий дисплей будет в мм. В клеевой горшок необходимо добавить 1 литр гранулированного клея-расплава, прежде чем его можно будет включить для нагрева. Оранжевая ручка используется для регулировки количества наносимого клея. По часовой стрелке - больше, против часовой стрелки - меньше.
После того, как кромка пробита, используется устройство защиты от прыжков кромки, а высота прижимающей кожи должна превышать 1 мм от кромки, а передний конец кромки не может превышать край резака.
Регулировка обрезной части. Обрезная часть делится на грубый ремонт и интенсивный ремонт. После периода использования обрезка не будет на месте или пластина будет отремонтирована. Толщина кожи окантовки кромки также должна быть отрегулирована во время использования. В этом случае вам необходимо отрегулировать черные ручки внизу и вверху и отрегулировать соответствующее направление в соответствии со знаком +- на верхней части ручки. Если на краю пластины нет дуги, вам нужно отрегулировать его с помощью черной ручки на прилавке. Направление тонкой кромки -- в направлении знака - толстая кожаная окантовка кромки регулируется в направлении знака +, и ее можно завершить, отрегулировав в соответствии.
Часть полировки заключается в том, что после обрезки кромки машиной на поверхности остаются заусенцы, а тканевый диск вращается для полировки вверх и вниз, чтобы сделать эффект уплотнения кромки более совершенным.
Независимые передние и задние режущие головки решают проблему нехватки ручных режущих головок полуавтоматических кромкооблицовочных станков, повышают эффективность и качество.
В опорной раме используется выдвижная конструкция, а ширина растяжения рамы материала может регулироваться, что лучше решает проблему герметизации кромок длинных досок, делает ходьбу более стабильной, а эффект герметизации кромок более совершенным.
Принципиальная схема машины решает проблему сбоя цепи во время использования, а положение проводки каждой функции можно четко увидеть после возникновения проблемы.
