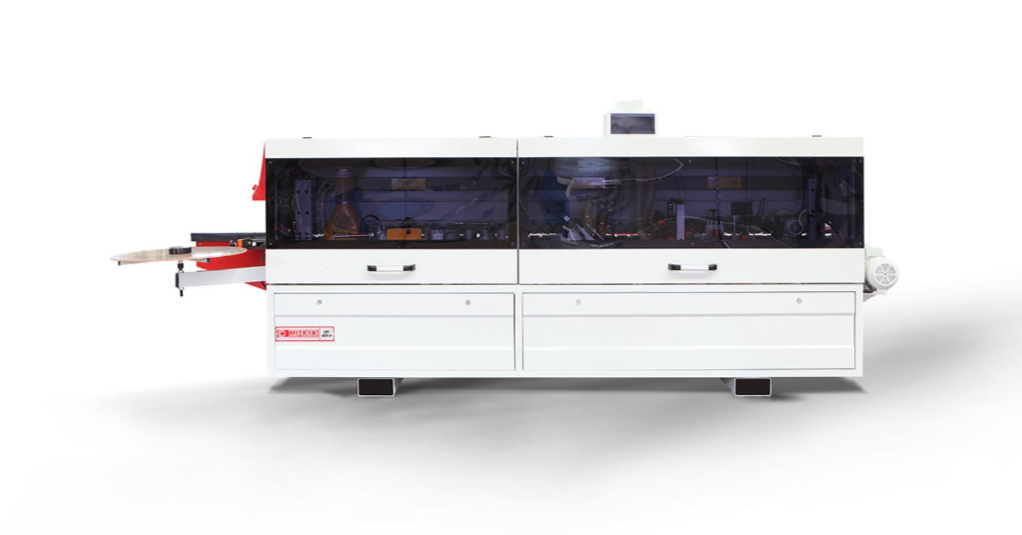

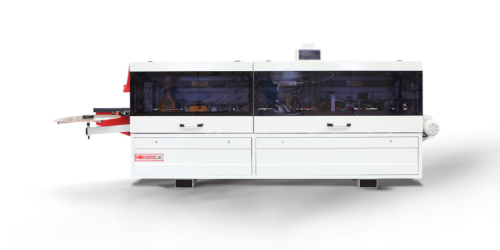

Автоматический кромкооблицовочный станок с прифуговкой MZK-4

Цена по запросу тг.
Количество:
Под заказ:
Гарантия:
Видео обзор

Технические характеристики

Номинальный ток

380-430 В, 50 Гц- 3p +

1n 1mp

Уровень шума

Низкая мощность 82,9 дБ.

Толщина кромочного материала

0.40 mm- 3 mm

Толщина доски

8-54 mm

Минимальная ширина заготовки

100 mm

Рабочая скорость

14 м/дк

Рабочая высота

950 мм

Максимальная мощность котла

2,5 кг

Давление воздуха

6-8 атм.

Диаметр пилы для предварительного фрезерования

Ø 70 x 35 x 3 мм

Фрезерный инструмент



Диаметр трамбовочной пилы

Ø 100 x 3,2 мм

Диаметр пилы для косой обрезки

Ø 49 x r3 мм

Диаметр обрезной пилы



Диаметр фрезерной пилы для нарезания канавок



Расстояние по радиусу



Двигатели предварительного измельчения, мощность и частота вращения

1,5 кВт 12000 об/мин

Фрезерные двигатели, мощность и частота вращения



Мощность и частота вращения триммерных двигателей

0,55 кВт 12000 об/мин

Мощность и

частота вращения двигателей для наклонной обрезки

0,37 кВт 12000 вт в сутки

Мощность и частота вращения триммерных двигателей



Мощность и частота вращения электродвигателей для обработки канавок



Мощность и частота вращения электродвигателей полировальных машин



Потребление электроэнергии при обдуве горячим воздухом



Мощность и частота вращения поддонных и цепных двигателей

1,5 кВт 30 d/dk

Общее напряжение

3,8 кВт

Станок для измерения длины

5000 мм

Широкоформатная машина

700 мм

Высотная машина

1350 мм

Машина для измерения веса нетто

1130 кг






Описание товара

Конструктивные особенности:


https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_130347332.png

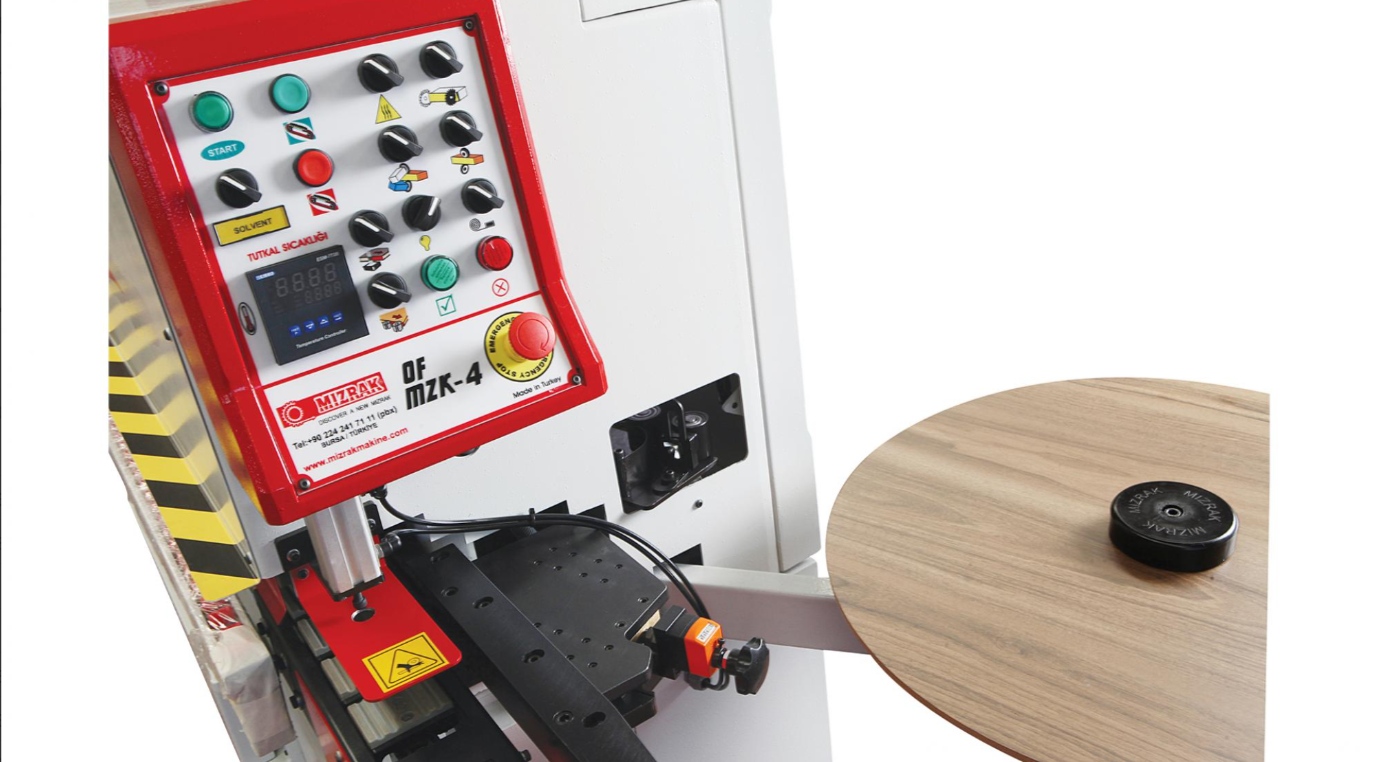

 ПАНЕЛЬ УПРАВЛЕНИЯ

 Пульт отображает настройки и рабочие параметры.
 Простое и понятное включение всех узлов станка.
 Отображение и настройка температуры клеевой ванны.

https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_130910740.png

https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_131013915.png

 КЛЕЕВАЯ ГРУППА

 Независимый двигатель для постоянной рециркуляции и плавления клея;
 Клеенаносящий ролик со специальной поверхностью для равномерного распределения клея;
 Цифровая терморегулировка клея для контроля температуры.

 Технические данные:
 Время разогрева: 15 мин;
 Емкость клеевой ванны: 2.5 кг;

 Подача кромки;
 Протяжной ролик для автоматической загрузки кромки при подаче панели;
 Гильотина для автоматического обрезания кромки в рулонах.

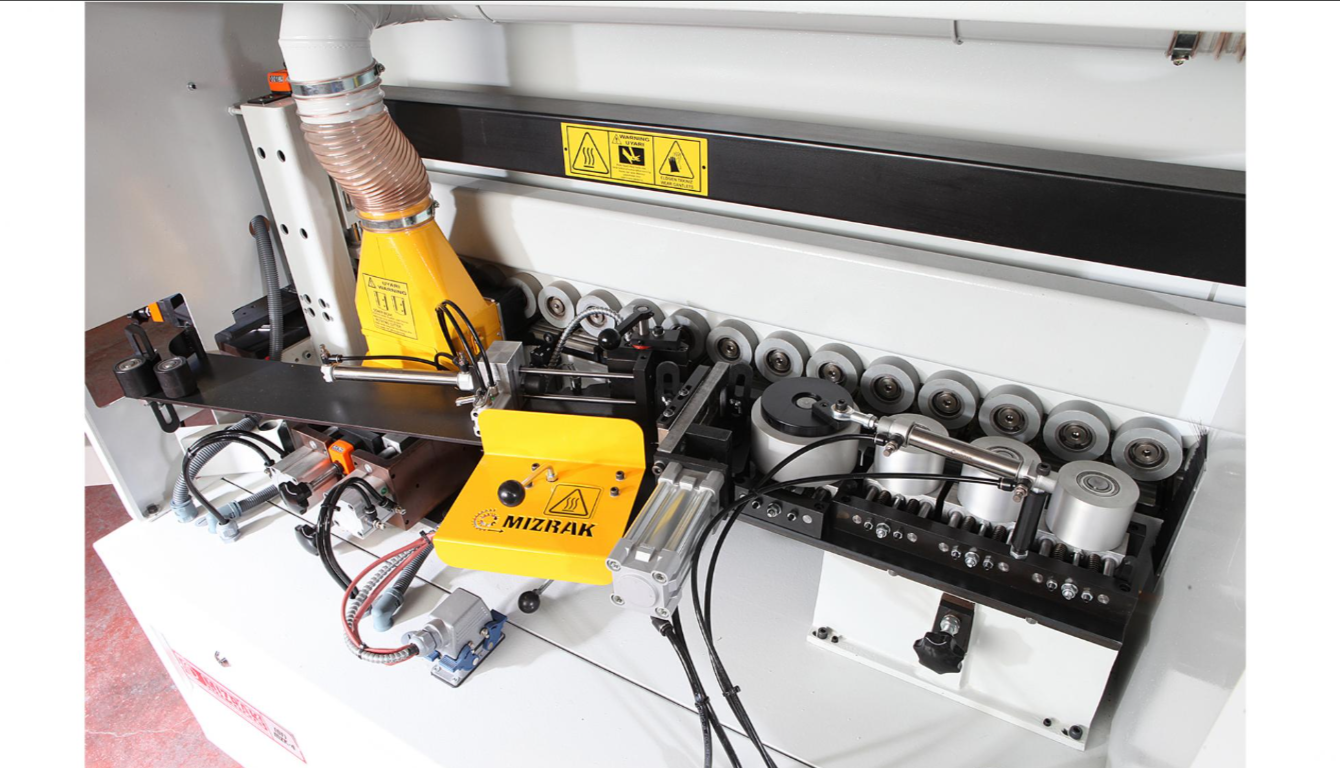

 Прижимная пресс группа:
 Четыре ролика из которых один большого диаметра приводной, что обеспечивает оптимальное прижатие кромки, и 3   допресовочных конусного типа.
 Механическая настройка усилия давления прижатия роликов к кромочному материалу.

https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_131237735.png

 ТОРЦОВОЧНЫЙ УЗЕЛ

 https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_131723131.png

 Выполняет отрезание передней и задней свесов кромки.
 Установлено два высокочастотных эл. двигателя мощность по 0,37 кВт.
 Скорость вращения: 12 000 об/мин.

https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_131619900.png

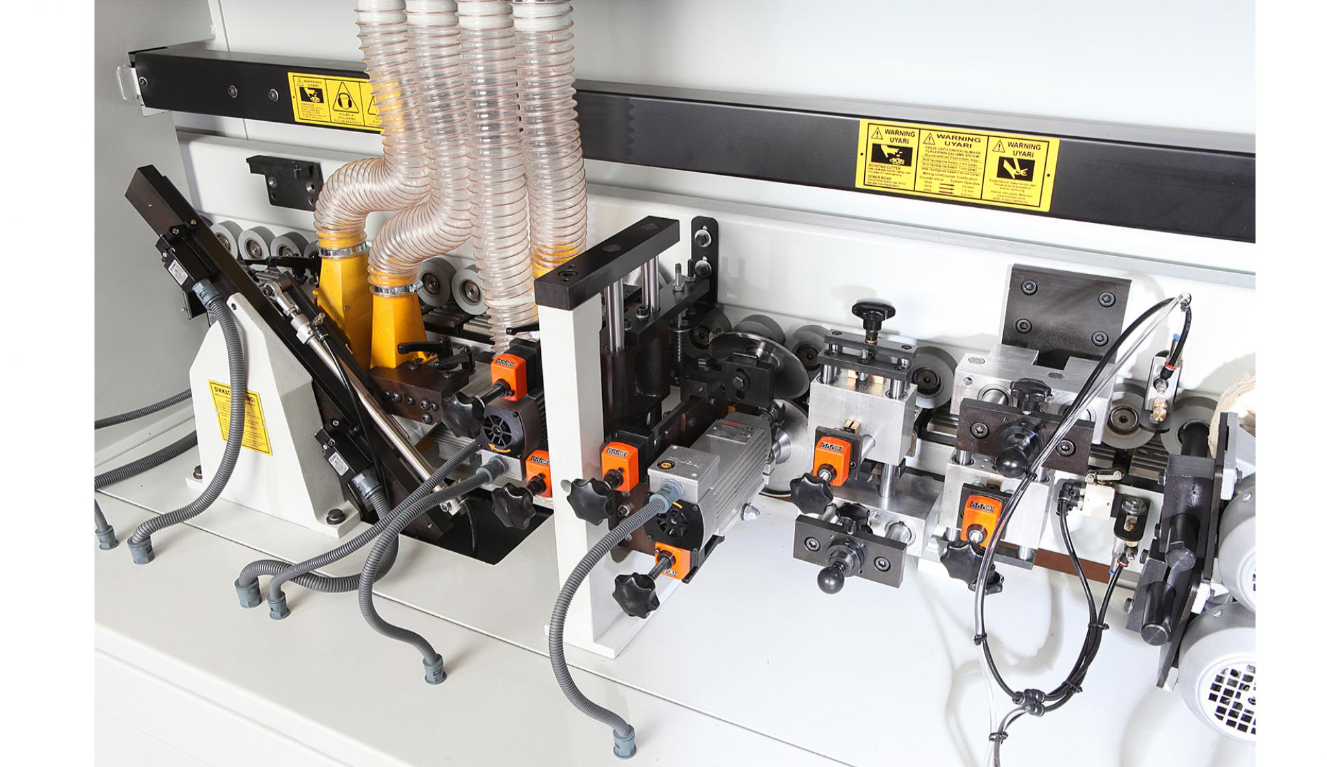

 УЗЕЛ СНЯТИЯ СВЕСОВ

 https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_132113627.png

  Производит фрезерование свесов кромки с верхней и с нижней стороны панели для удаления припуска.
  Два высокочастотных двигателя;
  Аспирационные кожухи для удаления стружки;
  Круглые ручки для настройки положения с механическими цифровыми индикаторами;
  Ручное отведение узла;
  Комплект инструмента используемый (R=2) для обработки: тонкая кромка и радиусная кромка;
  Мощность двигателей по 0,55 кВт;
  Скорость вращения: 12 000 об/мин.

https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_132259732.png

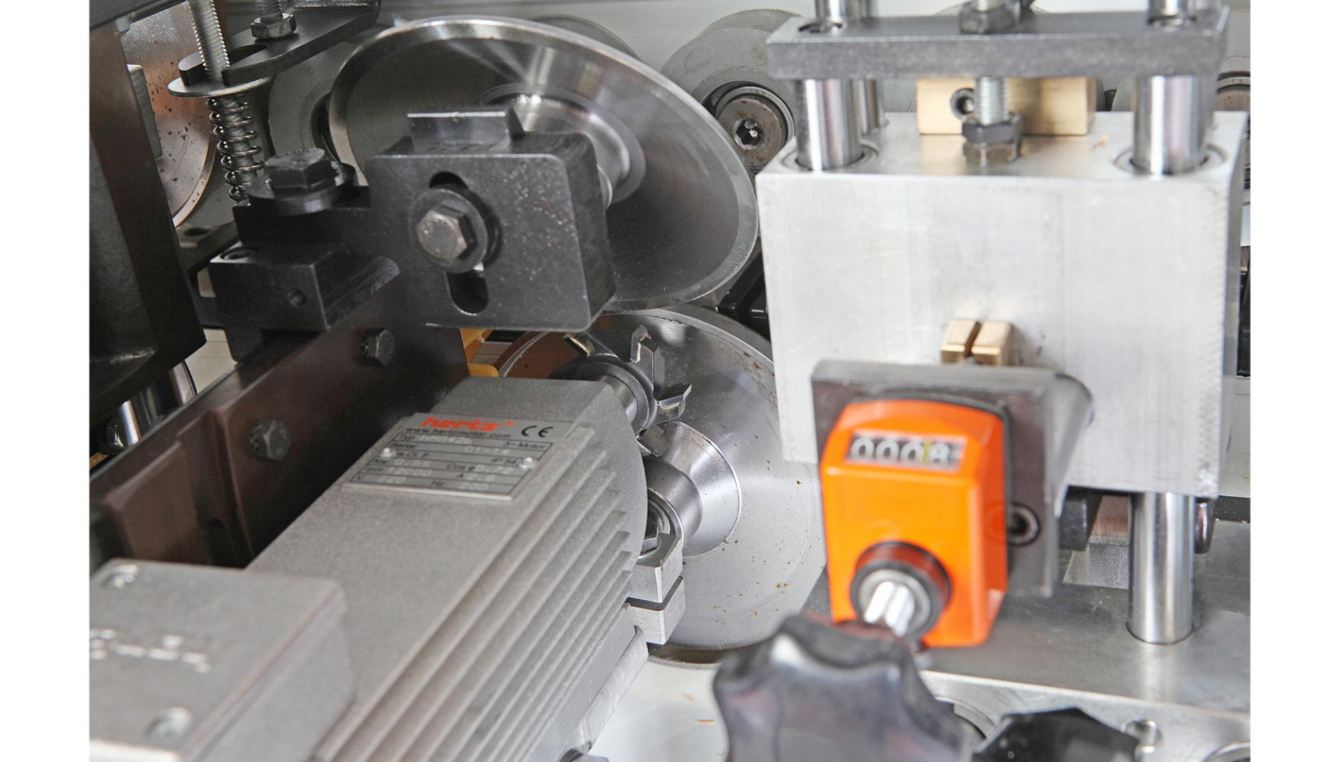

 УЗЕЛ РАДИУСНОЙ ЦИКЛИ
 https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_132231035.png
 Узел позволяет удалять волнистость от  фрез.
 Дисковые копиры для точного позиционирования инструмента к точке обработки;
 Круглые ручки для настройки положения с механической цифровой индикацией;
 Радиус режущего инструмента: 2 мм.

https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_132454238.png

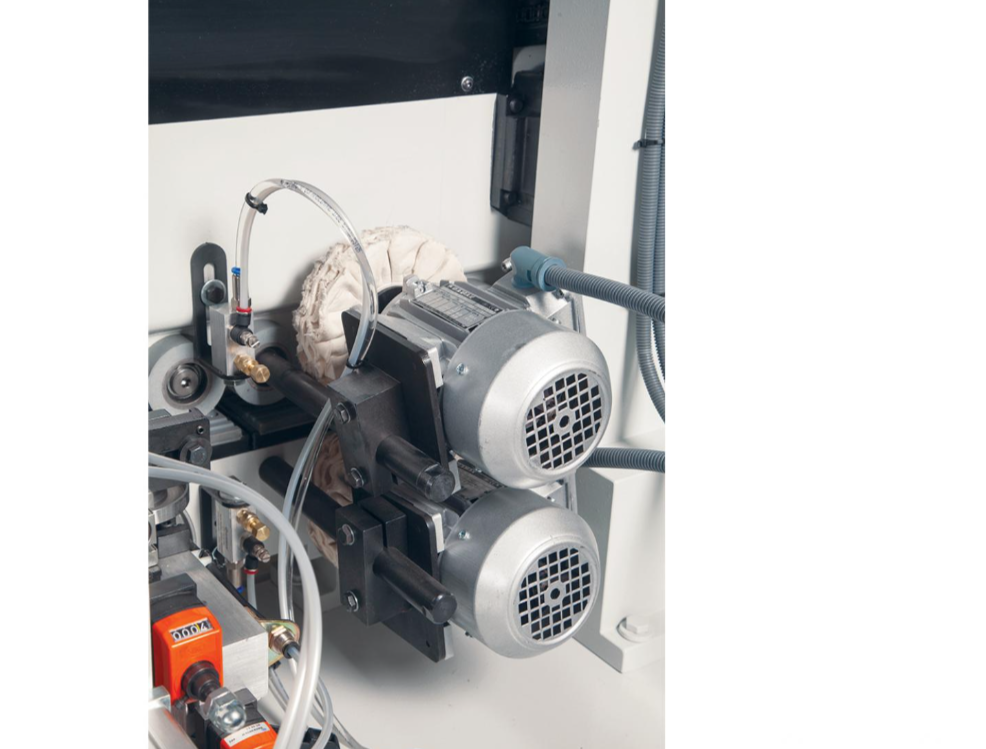

 УЗЕЛ ПОЛИРОВКИ
 https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_132411622.png
 С двумя независимыми двигателями для очистки, полировки кромки и для восстановления цвета.
 Мощность: 2 x 0,25 кВт, 3000 об/мин

https://stanpark.ru/upload/%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5_2023-05-26_133136817.png

 ПОДАЮЩИЙ КОНВЕЙЕР с обрезиненными роликами на подшипниках
