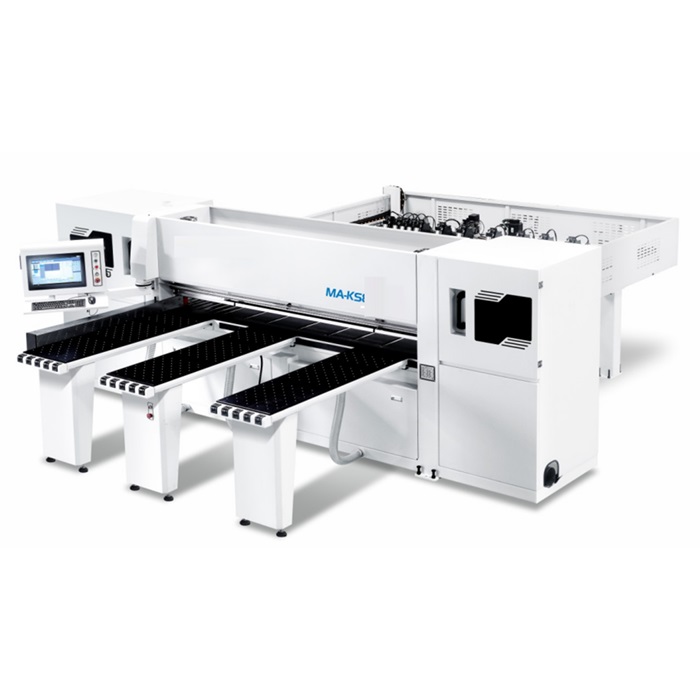

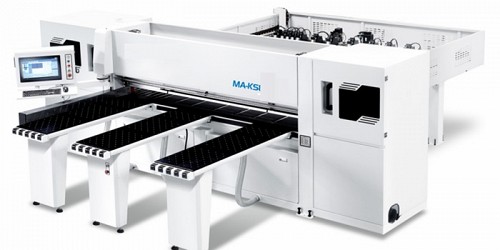

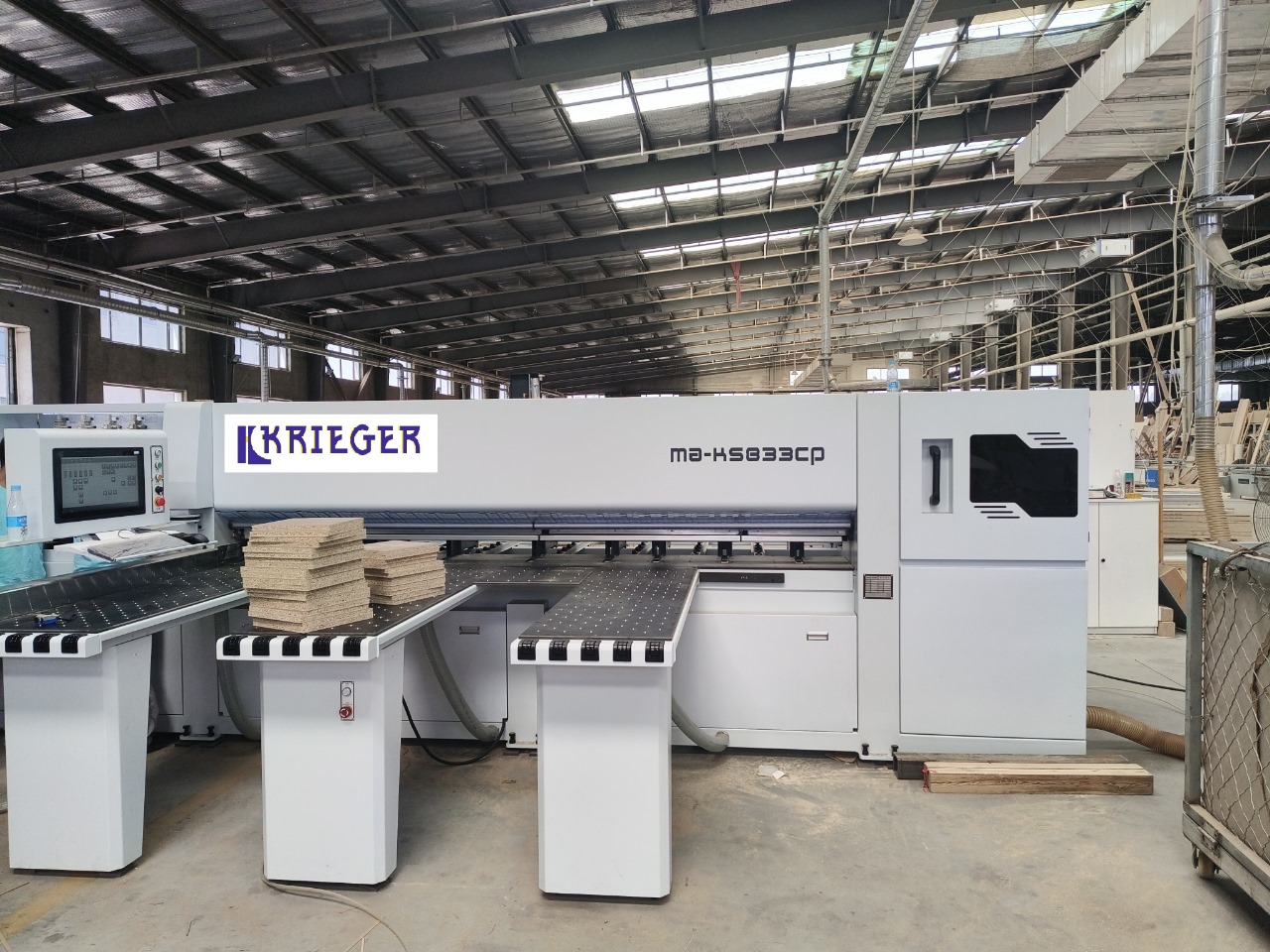

Автоматический распиловочный центр Krieger KS833

Цена по запросу тг.

Количество:

Под заказ:

Гарантия:

Технические характеристики

Мощность главной пилы	16,5 кВт
Мощность двигателя вспомогательной пилы	2,2 кВт
Максимальная длина распила	3 300 мм
Максимальная толщина распила	100 мм
Максимальная ширина распила	3 300 мм
Минимальный размер пластины для поперечной резки	5 мм
Минимальный размер пластины для вертикальной резки	40 мм
Метод позиционирования	Автоматический
Точность позиционирования сервопривода	0,02 мм
Точность распиливания	±0,1 мм
Внешний диаметр основного пильного полотна	360 - 400 мм
Внутренний диаметр основного пильного полотна	80 мм
Скорость основной пилы	4800 об/мин
Мощность тягового двигателя (реечный привод)	1,8 кВт
Серводвигатель робота	1,8 кВт
Боковой двигатель	0,55 кВт
Скорость пиления	0-100 м/мин
Скорость возврата	120 м/мин
Вентилятор высокого давления	4 кВт
Давление воздуха	0,6-0,8 Мпа
Стол воздушной флотации	1750*540 мм
Габариты станка	5710 * 6650 * 1900 мм
Общая мощность	26,5 кВт
Дисплей	19 дюймов

Описание товара

Основные функции и схемы

Основная структура	Отборная высококачественная сталь с использованием технологии сварки высокой плотности и обработки отжигом эффективно обеспечивает стабильность и срок службы основного корпуса
Электрическая система управления	Центр использует тайваньский PLC Yonghong с хранилищем большой емкости и возможностями высокоскоростной обработки, который является стабильным и надежным
Рабочий интерфейс	Интерфейс дисплея панели прост и понятен, а метод управления безопасен и надежен. Полное руководство по работе и советы по устранению неполадок. Отредактируйте желаемый план распиловки и получите возможность моделировать распиловку. Он может быть совместим и интегрирован с различными программами оптимизации, программами управления штрих-кодами и программами автоматизации
Сервоустройство	Он приводится в движение высокопроизводительным серводвигателем INVT, который может быстро и точно выполнять команды управления, обеспечивая эффективную резку
Флотационный стол с подаваемым воздухом	Верстак воздушной флотации шарового типа используется для решения проблемы легкой подачи
Устройство пилы	Основание пилы оснащено двойной направляющей с прямой траекторией пиления, высокой точностью и небольшой нагрузкой. Это зубчатая и реечная передача, а также пила с ЧПУ. Она подходит для пыльной среды и имеет более стабильную точность
Транспортное оборудование	Высокопроизводительный пневматический зажим подачи, позиционируемый прецизионным сервоприводом
Прецизионная линейная направляющая	Центр использует немецкую квадратную линейную направляющую из стальной ленты SLM, малошумную конструкцию, высокую точность, плавную и долговечную работу и длительный срок службы
Электронная линейка с устройством магнитной индукции	Немецкая электронная линейка используется для прецизионной компенсации с замкнутым контуром с допуском компенсации плюс или минус 0,02 мм и высокоточным импортным механизмом подачи с зубчатой рейкой
Система удаленного обслуживания стыковок	Могут быть реализованы услуги удаленного мониторинга рабочего состояния, а интеллектуальная стыковка IoT может быть расширена и оптимизирована

Бренды комплектующих

Переключатель сигнала управления	Германия/Шнайдер Schneider Electric
PLC	Тайвань/Юнхун
Преобразователь частоты	Китай/INVT Jikowi
Монитор	Jikowi
Контактор	Германия/Шнайдер Schneider Electric
Пневматические компоненты	Хэнтун
Электромагнитный клапан	Тайвань/Айртак Airtac
Мотор	Лицзя
Сервосистема управления	Китай/INVT
Линейная направляющая	Германия/ОДС

Конкретные инструкции и функции станка

Столешница изготовлена из стальной пластины толщиной 25 мм и квадратной трубы, сваренных вместе. Корпус: квадратная труба, усиленная сваркой, отжиг при нулевой температуре. Это обеспечивает долговременную точность распиловки станка, а также гарантирует, что корпус станка никогда не деформируется и будет долговечным.
Электрическая конструкция. Пневматическая: диаметр подъемного цилиндра пильного полотна 80*125 мм. Большой мотор пилы: 16,5 кВт. Маленький мотор пилы: 2,2 кВт. Тяговый (серво) двигатель пилы: 1,8 кВт. Высокая мощность и достаточная мощность. Электроприборы: программируемый контроллер/сенсорный экран Delta PLC; импортные контакторы Schneider, серводвигатели Inovance, пневматические компоненты Yiri, продлевающие срок службы машины; Электроприбор стабилен и продлевает срок службы машины. Устройство ограничения хода тележки: оно использует магнитное сенсорное управление, чтобы заменить прежнее явление, когда переключатель хода стержневого типа пыльный и легко застревает. Давление воздуха: Во время использования давление воздуха в этом оборудовании должно поддерживаться на уровне 0,6–0,8 МПа. Повышенное давление и стабильный источник воздуха обеспечивают точность резки. Напряжение: Данное оборудование использует 380 В, 3 фазы, 50 Гц. Можно добавить трансформатор для изменения соответствующего напряжения в соответствии с потребностями клиента (опционально).
Конструкция безопасности: используйте устройство для ручного прижима алюминиевых стержней, импортированное из Тайваня, чтобы обеспечить безопасность персонала, обеспечить безопасность производственного процесса и снизить риски безопасности.
Конструкция подстола. Плавающий на воздухе стальной шариковый стол, вентилятор высокого давления обеспечивает плавучесть. Пластину легко перемещать, ее легко загружать и выгружать, а поверхность пластины защищает от царапин.
Конструкция трансмиссии, позиционирующая направляющая и устройство подъемной направляющей пильного полотна: с использованием тайваньской технологии Yinchuang, линейная прецизионная направляющая из квадратной стальной ленты, прочная и износостойкая, не легко деформируется, нелегко скрыть пыль и вызвать заклинивание пилорамы. Реечная тяговая передача делает тяговое усилие более равномерным и более стабильным. В основной пиле используется тайваньский многоканальный ремень Samsung, а в треугольном ремне маленькой пилы используются импортные ремни. Многоканальный ремень основной пилы, импортированный из Тайваня, служит в 20 раз дольше, чем треугольный ремень.
Конструкция вала пилы: в большой пиле используется лезвие из сплава диаметром 360*80*4,0 мм. В небольшой пиле используется лезвие из сплава диаметром φ180*φ55*3,8/4,8. (можно выбрать в соответствии с потребностями клиента)
Пыленепроницаемая конструкция. Откидная вверх-вниз пылезащитная завеса делает рабочую среду чище и повышает точность распиловки. Весь цех резки панелей лишен пыли, что снижает вред для людей. Производственная среда становится чище, а уровень шума снижается. низкий.
Структура управления: 19-дюймовый сенсорный/кнопочный экран компьютера, корпус можно поворачивать на 180°. Подходит для работы под разными углами и удобен в использовании.

Процесс работы оборудования:

Оператор помещает сырье, подлежащее обработке, на рабочую поверхность компьютеризированной панельной пилы или загружается автоматическим подающим оборудованием - нажмите кнопку, чтобы дать указание зажиму зажать материал - запустите автоматическую операцию - войдите в автоматический режим. Работа - автоматическое позиционирование - автоматическое выравнивание кромок - автоматическая распиловка - автоматическая разгрузка - автоматическое завершение всей резки в соответствии с входными данными (код сканирования)
